Boitier de mesure des caractéristiques Thiele & Small des HPs
Le minimum suivant de matériels est requis pour fabriquer le boitier comme décrit dans le logiciel LIMP.
- 1 prise double RCA femelle châssis
- 2 prises RCA mâle-mâle.
- 1 prise HP mâle
- 1 prise HP femelle châssis
- 2 pinces crocodile à souder.
- un pistolet à colle le plus simple avec une boite de batonnets de colle.
- 1 prise jack audio mâle TRS.
- J'ai récupéré également un interrupteur à bascule que l'on peut trouver sur de vieux matériels électriques ou bien l'acheter chez un revendeur.
Comme je suis équipé d'une imprimante 3D à extrusion j'ai conçu un boitier pratique et propre (on peut le télécharger ici en fichier impression 3D) qui peut contenir l'ensemble des composants nécéssaires soudés sur un circuit circuit imprimé si besoin ou bien un montage "en l'air" ou sur une mini "breadboard" (à intégrer ou pas dans un boitier ?) ce qui est encore plus pratique.
Faisons notre bilan de l'ensemble des achats : 15 Euros - nous restons dans les clous...
Lorsque l’on conçoit des circuits électriques il n’est pas rare de faire plusieurs essais avant de réussir à trouver la bonne configuration de câblage et le positionnement des éléments électriques. Durant cette phase d’essais, la soudure des composants est difficilement envisageable : une solution est d’utiliser une platine de câblage (breadboard). De plus, L’utilisation d’une breadboard s’impose dès lors que l’on souhaite éviter la réalisation d’un circuit imprimé (CI), laquelle nécessite l’achat de plaques vierges, d’un stylo de traçage ainsi que de produits de gravure tels que le perchlorure de fer ou le persulfate d’ammonium. (En bas de page la réalisation du circuit avec un C.I).
Le lien précédemment indiqué propose, pour 3,70 €, un ensemble comprenant :
- 4 mini‑breadboards de 170 points de connexion
- 65 fils de câblage
Cet ensemble est largement suffisant pour réaliser le petit montage présenté ci-dessous:

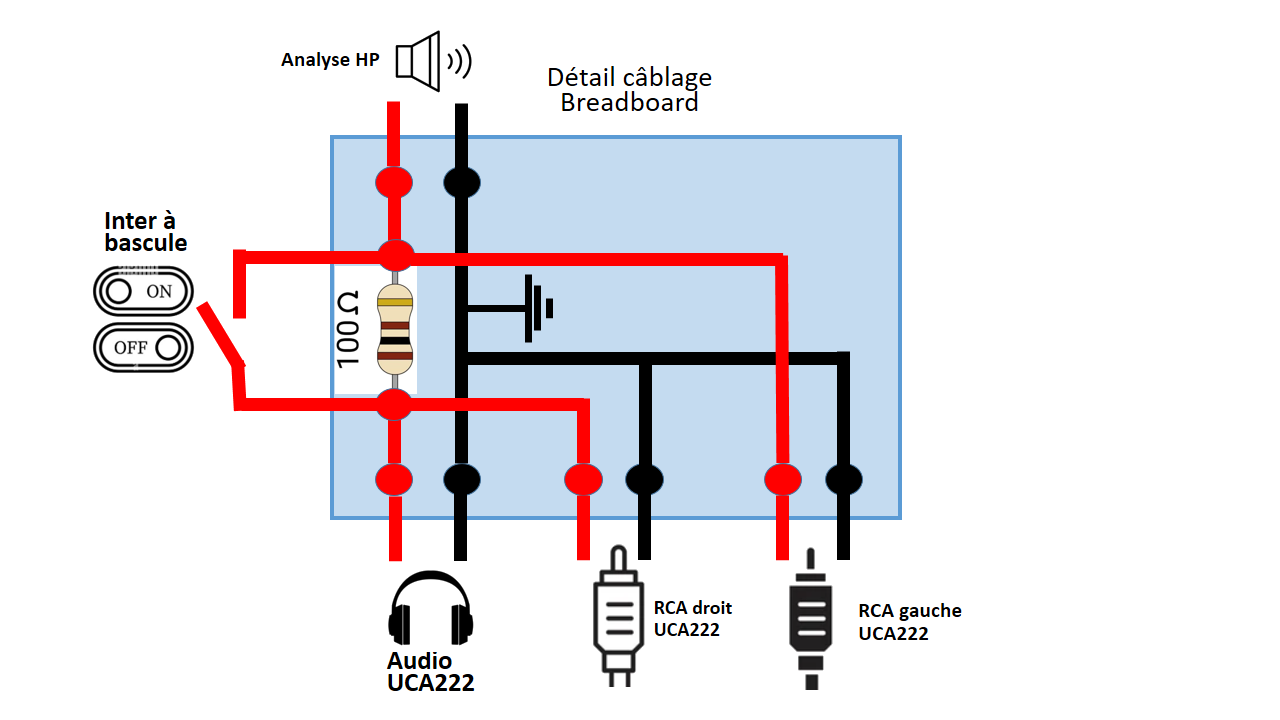

Les cercles rouge et noir indiquent les points de connexion, tandis que les lignes représentent les liaisons effectuées à l’aide des fils de raccordement enfichables. Les connexions entre les différents éléments (connecteurs, modules, breadboard) seront réalisées au moyen d’un fil de liaison : une extrémité sera simplement enfichée sur la breadboard, tandis que l’autre sera dénudée puis soudée sur le connecteur correspondant.
ATTENTION !! Nous utiliserons la connection canal droit + masse de la prise jack pour connecter notre boitier ci-dessus (Audio UCA222) via un câble casque sur la sortie casque de la carte UCA222

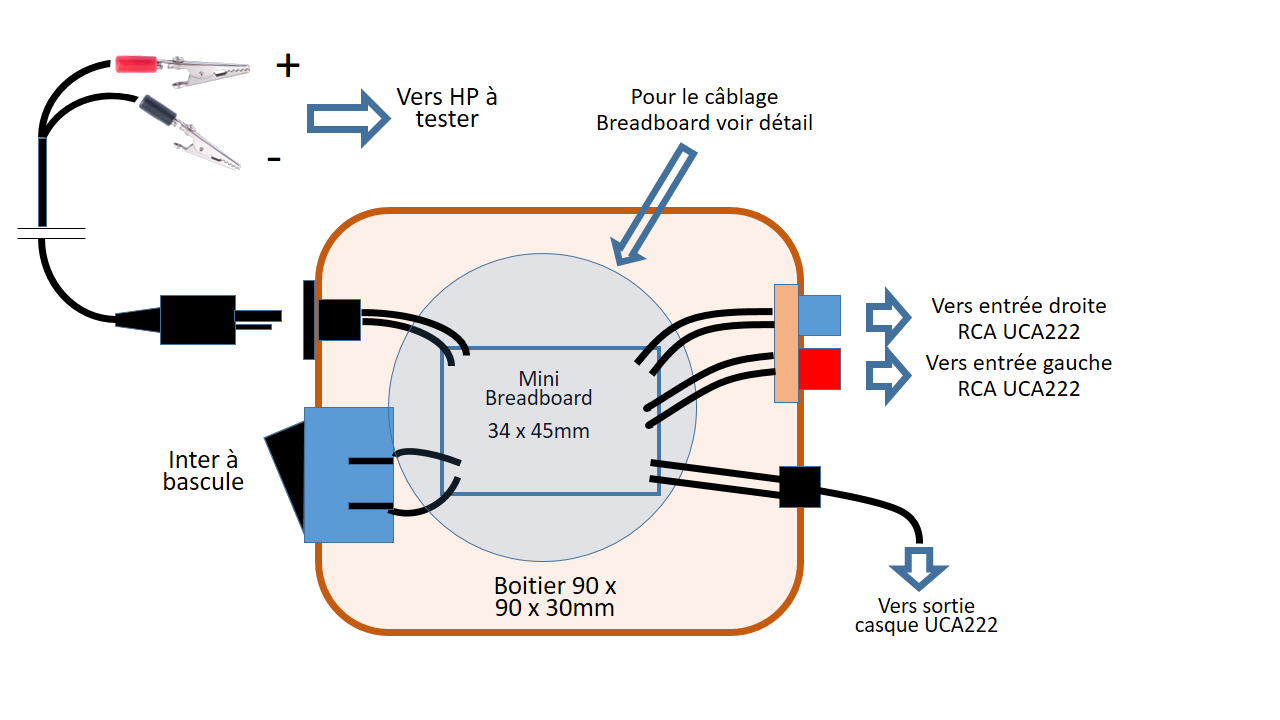

La figure ci-dessous montre le câblage final de l'ensemble prèt pour l'analyse:

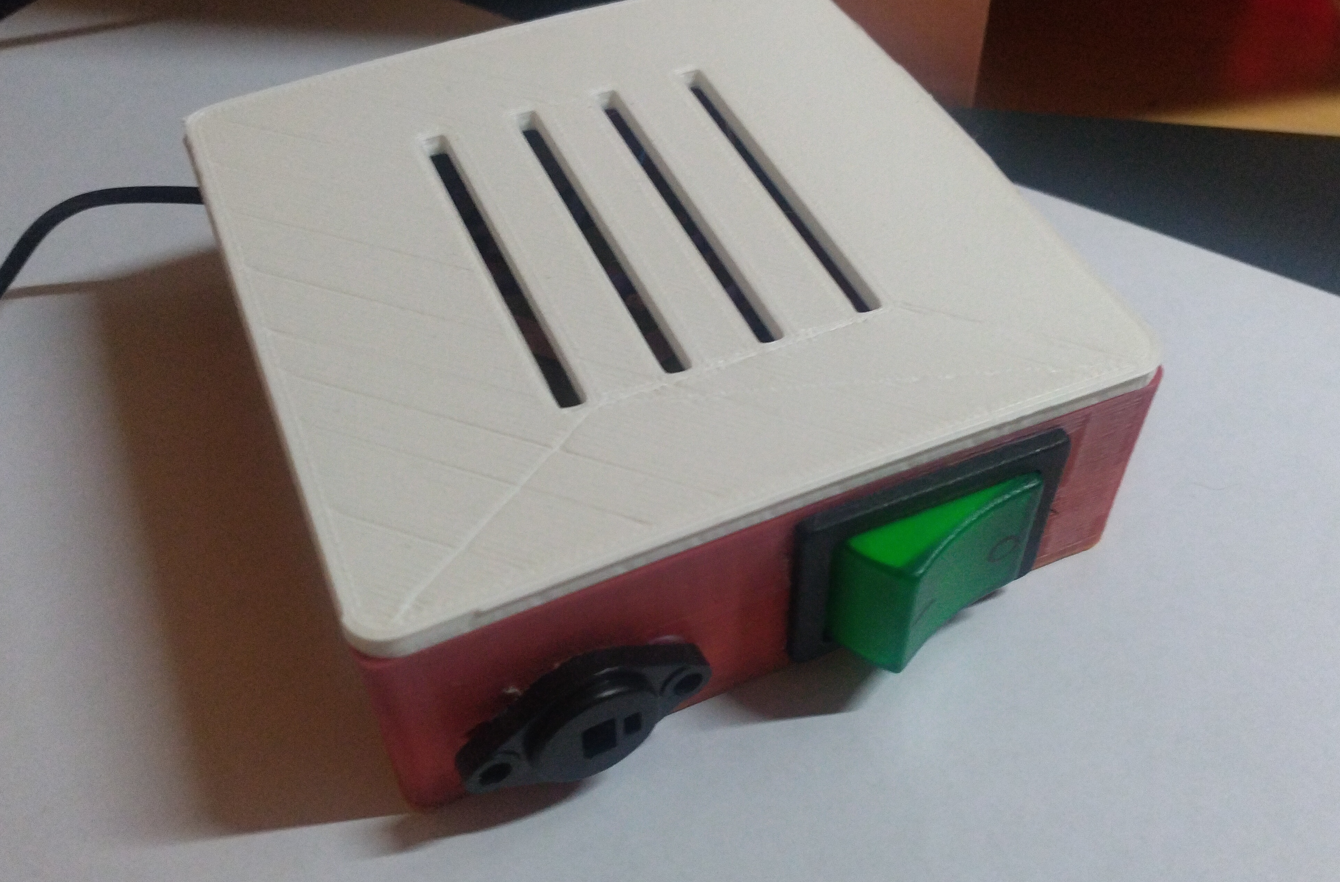

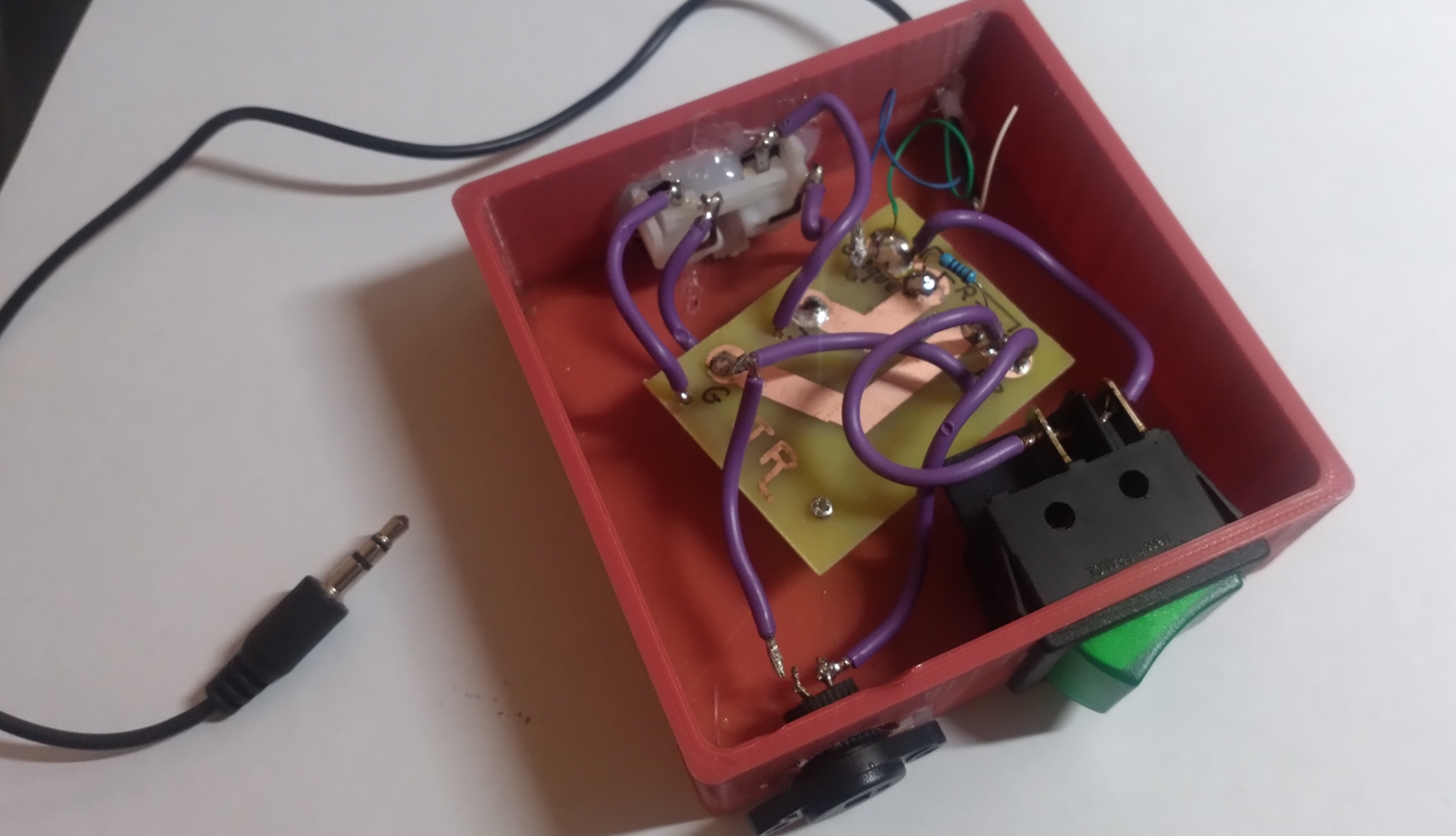

Photo de gauche, le boitier terminé. On aperçoit le circuit imprimé gravé ainsi que les différentes connectiques raccordées. En façe avant l'inter à bascule et la prise HP sur laquelle est raccordée le prolongateur avec les prises crocodile Le fil noir part directement du CI et est muni à son extrémité d'une prise jack mâle qui se raccorde à la prise casque de la carte son externe UCA222.

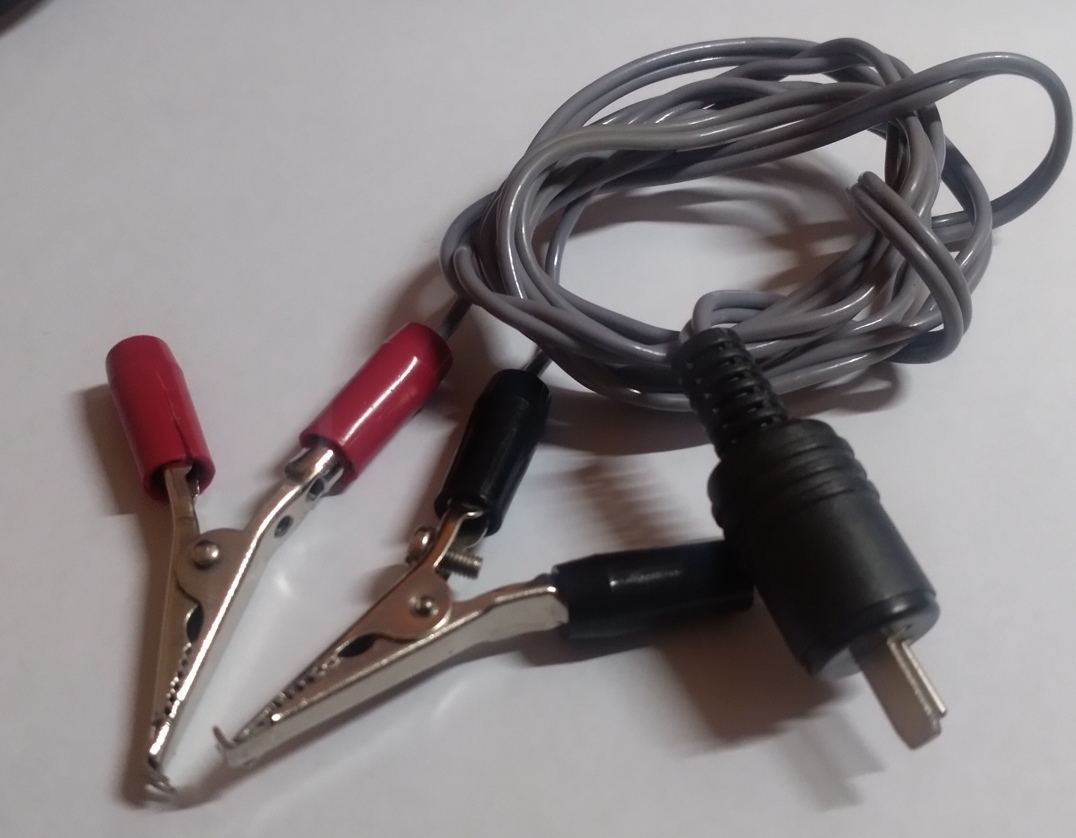

Photo de doite le prolongateur équipé de pinces crocoodile pour connexion aux bornes des HP.
Le boitier avec couvercle inséré dans le boitier. Aucune fixation de la connectique par vis, tous les éléments uniquement collés. Une fois câblé, la breadboard pourra être collée également au fond du boitier.
Option Circuit imprimé (moins encombrant)
Dans le cas ou vous voulez réaliser un circuit imprimé (C.I) je vous précise les éléments à acheter ainsi que la marche à suivre:
- Le circuit imprimé à été acheté chez Aliexpress pour 1,80€ les 5 circuits de 70 x 50mm
- Les pistes de 5mm de large et les pastilles en caoutchouc pour protéger les pistes en cuivre, pour 2€ chez le même fournisseur.
- Le persulfate d'ammonium en bidon de 600g en poudre à diluer chez St quentin radio pour 15€
- Une petite balance électronique pour peser ... la poudre, type 0,1 - 500g à 5,09€
Préparation:
- Mélange de 200 grs de persulfate dans 50 cl d'eau
- Durée de dilution du cuivre du CI ~15mn (de préférence chauffer le mélange)
- Rincez abondemment sous l'eau le circuit et essuyer avec précaution
- Percez chaque emplacement ou viendra se connecter un élément (mini perceuse avec ensemble de 24 pièces - 6,89€)
Assembler les éléments sur le boitier , prises, inter à bascule, fils à l'aide du pistolet à colle.
