la protection carte son - L'interface indispensable pour vos mesures audio DIY

Utiliser un logiciel comme REW (Room EQ Wizard) pour effectuer des mesures acoustiques est une pratique standard, mais elle comporte des risques réels pour le matériel informatique.
Concevoir une interface de protection - comme celle que je propose - n'est pas seulement une précaution, c'est une nécessité pour la tranquilité de votre matériel.

  • Protection de l'entrée ligne : La sortie d'un amplificateur (même modeste) délivre une tension beaucoup trop élevée pour l'entrée RCA de l'UCA 222. Sans le pont diviseur, vous allez saturer l'entrée (clipping) et, pire encore, vous risquez d'endommager les composants internes de l'interface par une surtension (claquage du convertisseur).
  • Une erreur de branchement accidentelle (inversion de câbles) peut entrainer un voltage très important au niveau de l'entrée carte son.
  • L'interface idéale proposée permet une adaptation d'impédance source ampli => carte son

En conclusion, un petit montage comme celui proposé, qui coûte quelques euros, protège un matériel beaucoup plus onéreux et rend vos mesures reproductibles et fiables

Conception d'un circuit de protection passif pour des tests basiques
.
Le circuit de protection est installé dans un petit boîtier en aluminium (indispensable pour le blindage contre les parasites). et se place entre la sortie de votre amplificateur (ou votre filtre) et l'entrée de votre carte son.

Fonctionnement de la protection passive

Pour des tests basiques de vérification de fonctionnement, test de gain, ou premières mesures de courbe de réponse sans exigence de précision extrême, pour niveau, distorsion, réponse en fréquence - non pour puissance réelle, ce montage passif est parfaitement adapté. Il est simple, ne demande pas d'alimentation, et fera le travail pour protéger la carte son UCA222.

Les 5 éléments suivants de ce montage interdisent à la tension de dépasser physiquement ~3,3V à l'entrée de la carte son, quelle que soit la tension de sortie de l'ampli.

  • Diviseur de tension R1/R4 (100k / 2,2k)
    • Atténuation ≈ 1/46, soit environ -33 dB — cohérent pour ramener quelques dizaines de volts à ~1V RCA

  • Condensateur C1 (10µF/50V)
    • Couplage AC correct, coupe le DC
    • La tension 50V est adaptée à une sortie ampli

  • R_DECHARGE1 (1M)
    • Décharge C1 quand le circuit est hors tension

  • Double zener BZX85C3V3 (3,3V) en opposition
    • Protection de l'entrée RCA contre les surtensions
    • Écrête le signal à ±3,3V — protection correcte

  • R3 (1kΩ)
    • Cette résistance agit comme une limitation de courant. Si les diodes entrent en action, R3 limite le courant qui traverse les Zener et les protège ainsi contre une destruction thermique immédiate.

Conseil pour les tests :
Puisque on travaille avec des niveaux faibles (0,3 V), le rapport signal/bruit de la carte son devient très important.

Câblage : Utilisez du câble blindé pour relier le boîtier à la carte son.

Masse : Il faut que la masse ampli et la masse de l'appareil de mesure soient communes (risque de boucle de masse) pour éviter les ronflements

Les deux appareils (ampli & carte son) ont des masses flottantes l'une par rapport à l'autre, et en les reliant vous créez simplement une masse de référence commune propre. Pas de boucle, pas de ronflement 50Hz à craindre.


Schéma de montage - protection circuit passif carte son pour mesures


Liste des composants


Liste des composants
  • R1 = 100 kΩ (1/2W ou 1W) - Préférez une résistance de 0,5W ou 1W pour la sécurité thermique.
  • R4 = 2,2 kΩ (1/4W) - Ajuste le gain pour ~0,29V RMS en sortie.
  • R3 = 1 kΩ (1/4W) - Protection supplémentaire pour les diodes.
  • R_DECHARGE = 1 MΩ (1/4W) - Indispensable pour éviter les charges résiduelles.
  • C1 = 10 uF / 50V - Condensateur électrolytique ou film (polyester).
  • D1BZX85C3V3 = Diode Zener 3,3V (1,3W).
  • D2BZX85C3V3 = Diode Zener 3,3V (1,3W).
  • 1 Circuit imprimé double face - dimensions: 55mm x 38mm

En plus des composants électroniques, voici ce dont vous aurez besoin pour l'assemblage :

Boîtier : Un petit boîtier métallique est fortement recommandé. Le métal servira de blindage contre les interférences électromagnétiques (essentiel car les signaux sont faibles). Reliez bien la masse de vos prises RCA d'entrée à la masse de votre sortie. Le boîtier métallique devra idéalement être relié à cette même masse pour servir de "cage de Faraday".
Connectique :
  • 1 prises RCA double pour boitier (pour la sortie vers UCA222).
  • 1 bornier double à vis pour PCB (pour relier à l'ampli HP)
  • 1 câble RCA mâle-mâle (ou RCA vers Jack 3.5mm selon la carte son) pour relier le boîtier à l'UCA222.

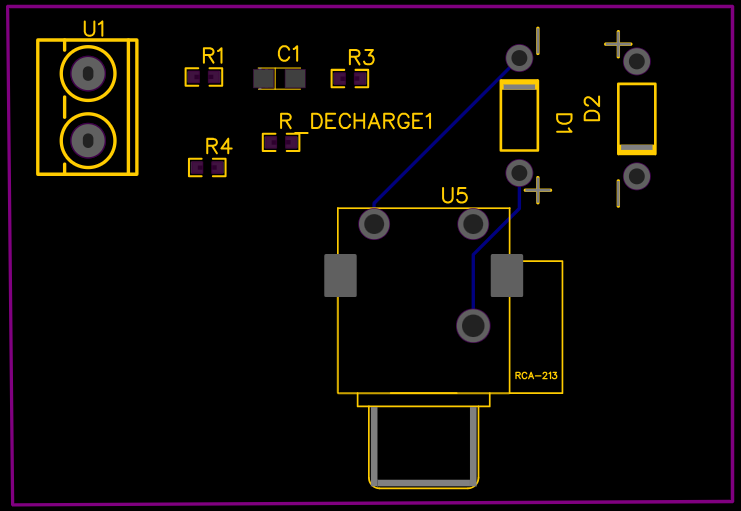

Détail câblage coté cuivre

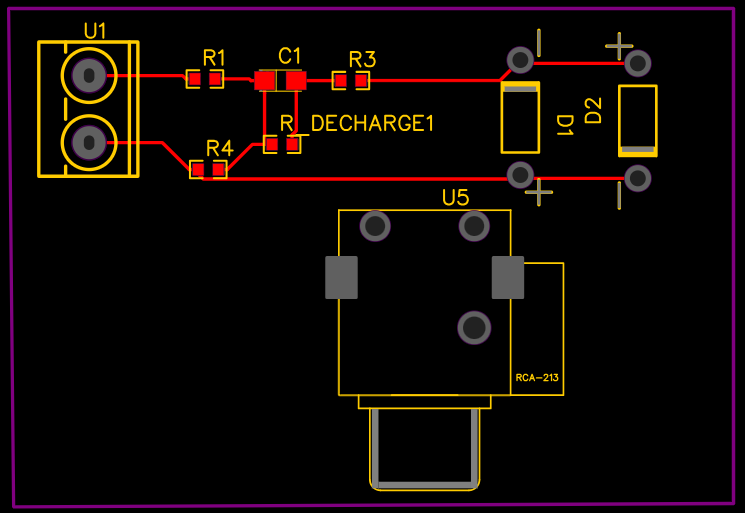

Détail câblage coté composants

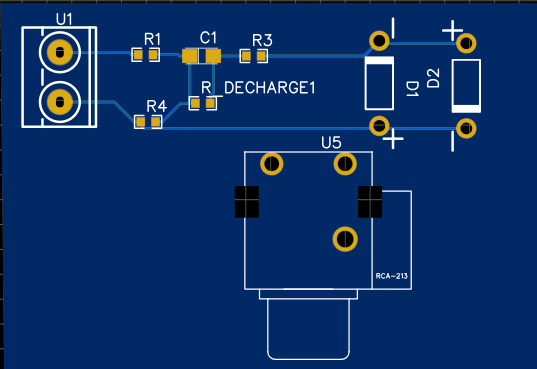

Câblage PCB - pour perçages

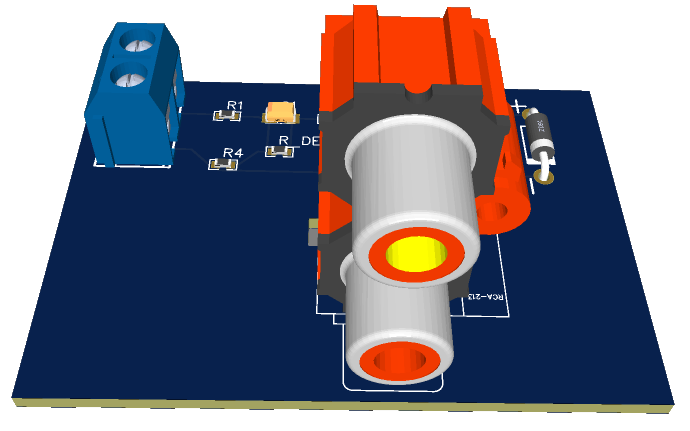

Câblage PCB - vue 3D
