la protection carte son - L'interface indispensable pour vos mesures audio DIY
Utiliser un logiciel comme REW (Room EQ Wizard) pour effectuer des mesures acoustiques est une pratique standard, mais elle comporte des risques réels pour le matériel informatique.
Concevoir une interface de protection - comme celle que je propose - n'est pas seulement une précaution, c'est une nécessité pour la tranquilité de votre matériel.
- Protection de l'entrée ligne : La sortie d'un amplificateur (même modeste) délivre une tension beaucoup trop élevée pour l'entrée RCA de l'UCA 222. Sans le pont diviseur, vous allez saturer l'entrée (clipping) et, pire encore, vous risquez d'endommager les composants internes de l'interface par une surtension (claquage du convertisseur).
- Une erreur de branchement accidentelle (inversion de câbles) peut entrainer un voltage très important au niveau de l'entrée carte son.
- L'interface idéale proposée permet une adaptation d'impédance source ampli => carte son
En conclusion, un petit montage comme celui proposé, qui coûte quelques euros, protège un matériel beaucoup plus onéreux et rend vos mesures reproductibles et fiables
.
Les avantages d'une isolation galvanique pour les mesures
Isolation galvanique totale
Aucun chemin conducteur entre ampli et carte son - élimine les boucles de masse à la source
Protection renforcée
En cas de défaut ampli (DC en sortie, surtension) le transformateur bloque la composante continue - la carte son est protégée
Masses flottantes indépendantes
Chaque côté a sa propre référence de masse - le bruit de mode commun est rejeté naturellement
Liaison châssis intelligente (R2/C2)
- R2 470kΩ évite les boucles de masse BF
- C2 100nF court-circuite la HF vers le châssis
C'est exactement la topologie des équipements professionnels !!
Schéma de montage - protection carte son avec isolation galvanique
Fonctionnement
Isolation galvanique
- Le transfo 1:1 de type LM-NP-1001-B1L professionnel sépare complètement GND_primaire et GND_secondaire, on sépare les boucles de masse et on protège la carte son des saletés de l’ampli (offset, défaut, fuite secteur).
Protection de la carte son
- Zeners 3,3 V tête-bêche sur le secondaire : on limite la tension max vue par l’entrée UCA222.
- R3 = 1 kΩ en série : on limite le courant en cas de transito ou claquage.
- C1 = 10 µF en série : on bloque le CC, on ne laisse passer que l’AC utile.
Gestion des niveaux
- R1 = 560 Ω + R4 = 120Ω côté ampli on crée un atténuateur qui évite d'envoyer la pleine tension HP dans le transfo.
- R DECHARGE = 1 MΩ côté secondaire : on donne un point de fuite au nœud pour éviter qu’il flotte trop.
Masse du chassis
- Pour éviter que le secondaire flotte complètement, (bruit, captation HF), et sans créer de boucle de masse forte, on prévoie une résistance qui fixe le potentiel en basse fréquence / DC avec en paralèle un condensateur de faible valeur qui offre un chemin HF pour renvoyer les parasites au châssis sans faire de boucle audio à 50 Hz.
Ce raccordement de masses est réalisé en un seul endroit proche du connecteur d’entrée/sortie carte son.

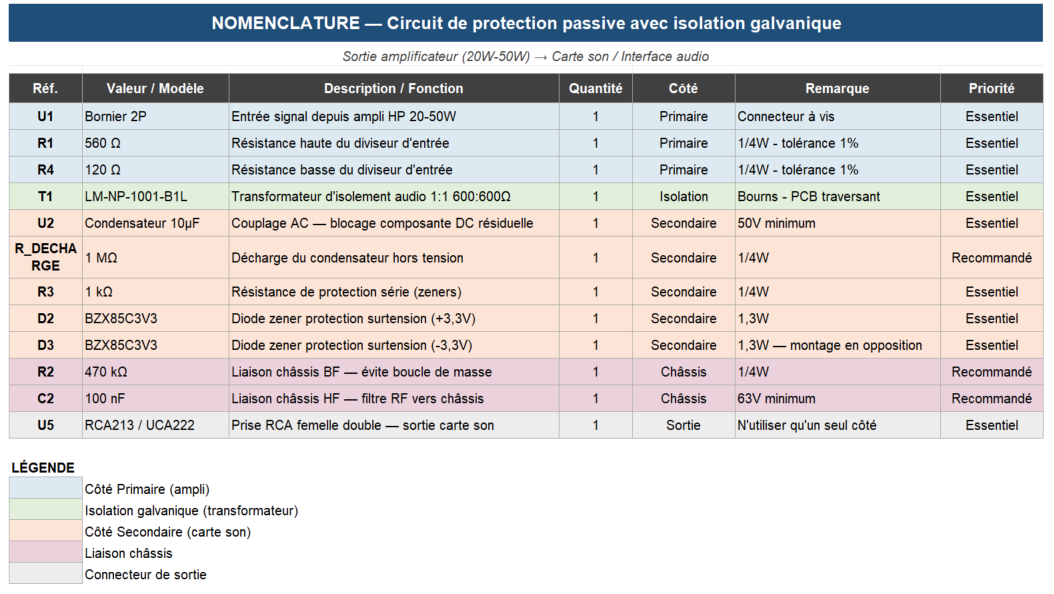

Liste des composants (accès au pdf)

En plus des composants électroniques, voici ce dont vous aurez besoin pour l'assemblage :
Boîtier : Un petit boîtier métallique est fortement recommandé. Le métal servira de blindage contre les interférences électromagnétiques (essentiel car les signaux sont faibles). Reliez bien la masse de vos prises RCA d'entrée à la masse de votre sortie. Le boîtier métallique devra idéalement être relié à cette même masse pour servir de "cage de Faraday".
Connectique :
- 1 prises RCA double pour boitier (pour la sortie vers UCA222).
- 1 bornier double à vis pour PCB (pour relier à l'ampli HP)
- 1 câble RCA mâle-mâle (ou RCA vers Jack 3.5mm selon la carte son) pour relier le boîtier à l'UCA222.
- 1 circuit imprimé double face - dimensions: 63mm x 46mm

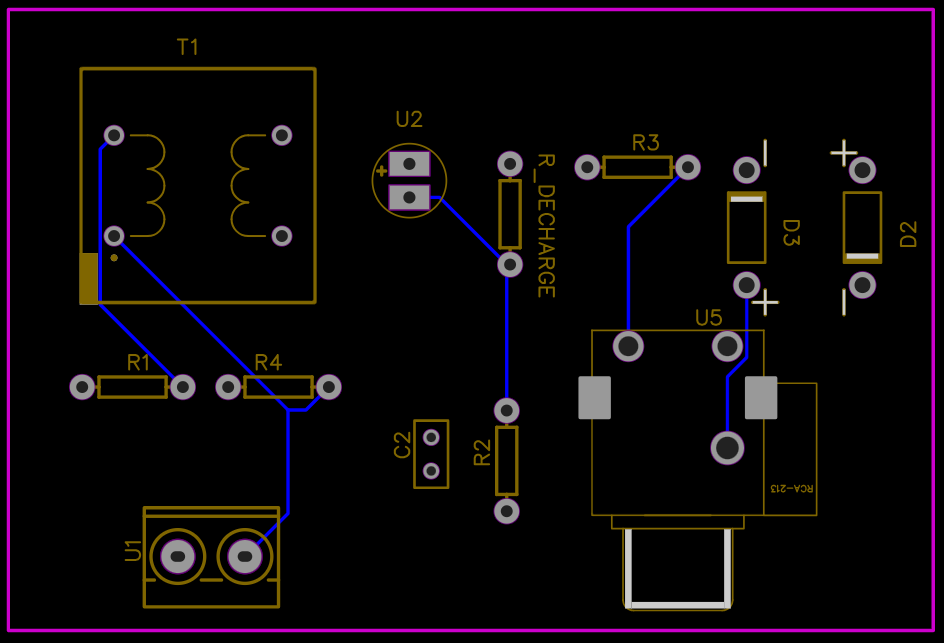

PCB diagramme de câblage coté face arrière cuivre

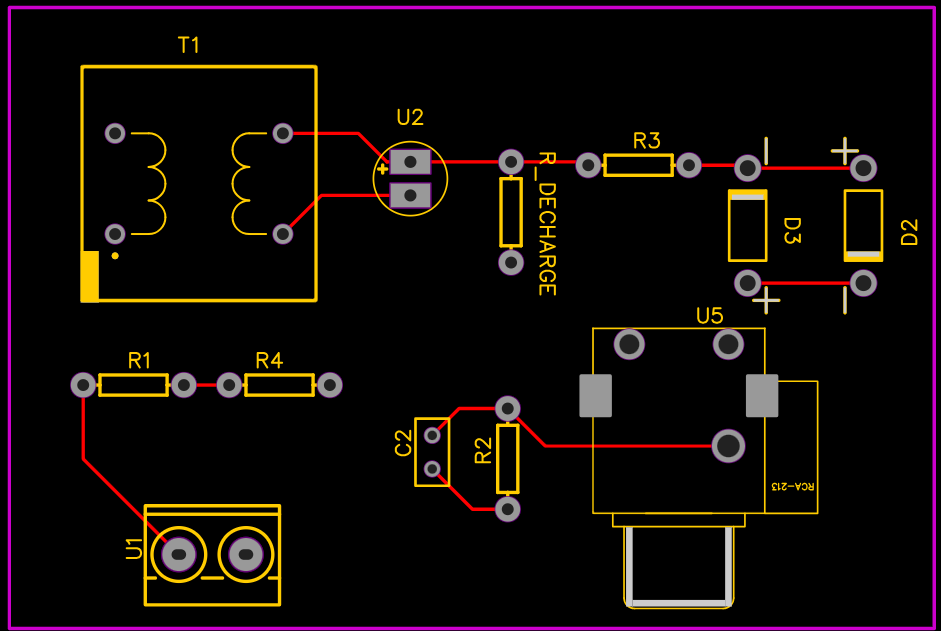

PCB diagramme de câblage coté composants

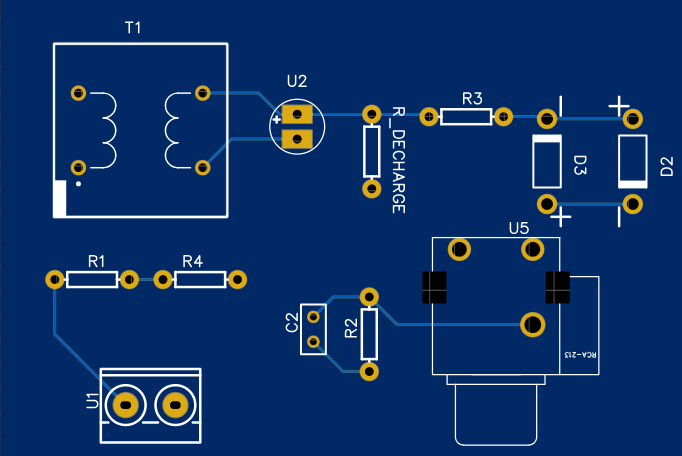

Face composants pour perçages

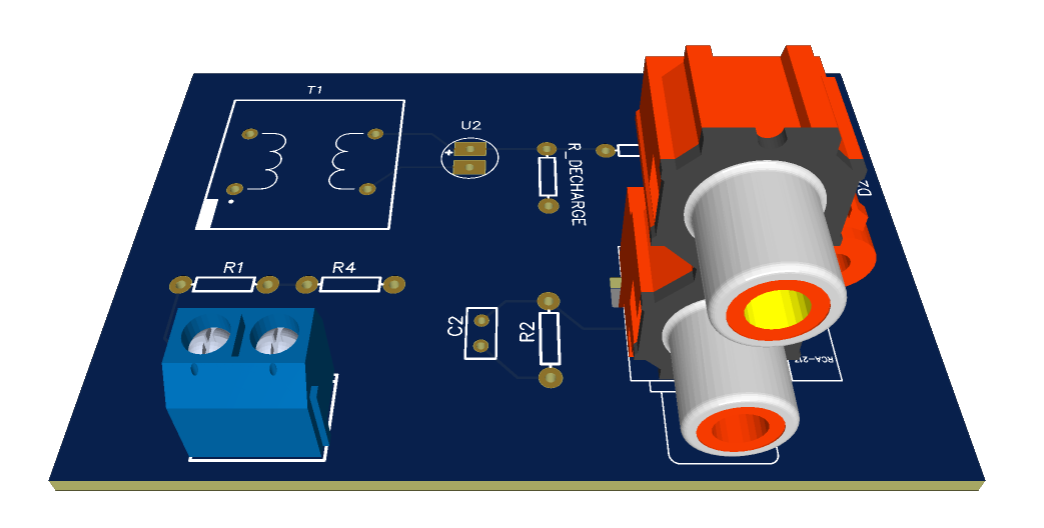

PCB - représentation 3D
