Méthode DIY pour mesurer une self et un condo sans LCR mètre


MESURE D’UNE SELF par méthode DIY

On peut estimer la valeur d’une self sans matériel pro, juste avec un ampli, un générateur de sinus (même une appli smartphone) et un multimètre. Voici la méthode bricolage la plus fiable, simple et précise à + ou - 10 %.

Principe : On crée un filtre RL avec la self et une résistance connue, puis on trouve la fréquence où la tension chute de -3 dB (~ 0,707 × la tension d’entrée. À cette fréquence, la réactance de la self vaut :

XL = 2 pi f L = R
Donc : L = R / 2 pi f

Matériel nécessaire:

  • 1 résistance connue et précise (ex : 8 Ω ou 10 Ω, 5 W mini) - Résistance 5 W (céramique, bobinée), robuste, ne chauffe presque pas, parfaite pour ce test.
  • Un ampli
    • Minimum 1 à 5 watts réels – Idéal 10 à 30 watts
    • Un petit ampli classe D, un mini ampli Bluetooth, un vieil ampli de PC…
    • Suffisant pour envoyer quelques volts dans le montage.
  • Un générateur de sinus (appli smartphone ou PC)
  • Un multimètre en mode AC
  • La self
  1. à mesurer

Montage
Générateur / AMPLI + ------- R ------- L -------- AMPLI –

  • La fréquence du générateur reste < 300Hz ou le multimètre en AC reste fiable
  • R = résistance connue
  • L = la self inconnue
  • On mesure la tension aux bornes de la self

Procédure

1) Envoyer un sinus (100 Hz pour commencer)
  • Volume faible
  • Mesurer la tension V0 aux bornes de la self

2) Balayer la fréquence lentement
  • Monter progressivement : 100 Hz => 200 Hz => 300 Hz => …
  • Surveiller la tension V(f)

3) Trouver la fréquence où :
V (f) = 0,707 x V0

C’est la fréquence de coupure du circuit RL. (fc)

4) Calculer L
L = R / 2 pi fc

Exemple :
  • R = 8 Ω
  • fc = 250 Hz
L = 8 / 2 pi 250 = 5,1mH

Variante encore plus simple (méthode “résistance interne”)
Si on ne dispose pas de résistance 8 Ω, on peut utiliser un HP 8 Ω comme résistance. Même principe, mais moins précis.

Est ce que la méthode marche aussi pour la self ferrite ?
La méthode bricolage RL décrite fonctionne aussi bien pour la self à air que pour la self à noyau ferrite, à condition de respecter deux points :
  • Signal à faible niveau
    • On reste à faible volume pour que le noyau ferrite ne sature pas, dans le domaine “petit signal”, la self se comporte de façon quasi linéaire et la mesure est exploitable.
  • Pas de courant continu
    • On envoie un pur sinus AC, pas de DC, donc pas de magnétisation permanente du noyau.

Ce qui peut varier un peu
La valeur de L d’une self à ferrite dépend légèrement de l’amplitude (et de la fréquence), donc :
  • à très fort niveau L “baisse” (saturation),
  • à petit niveau (comme en mesure) on est proche de la valeur nominale.



Méthode DIY pour mesurer un condensateur

On peut mesurer un condensateur en DIY, sans LCR mètre, avec une méthode aussi simple et fiable que celle qu’on a utilisée pour les selfs. Ca marche pour tous les condos, même les bipolaires de filtre.

Méthode DIY la plus simple : mesure de la fréquence de coupure RC

On fabrique un petit filtre passe haut 1er ordre avec :
  • une résistance connue (ex : 1 kΩ ou 10 kΩ)
  • le condensateur à mesurer
  • un générateur de sinus (smartphone ou PC)
  • un multimètre AC
Et on trouve la fréquence où la tension chute de –3 dB (0,707 × V0).

Montage

Générateur / AMPLI + -------- R -------- C -------- AMPLI –
  • R = résistance connue (1 kΩ idéal)
  • C = le condensateur inconnu
  • On mesure la tension aux bornes du condensateur

Procédure

1) Envoyer un sinus à basse fréquence (20 Hz pour commencer)
  • Volume faible
  • Mesurer la tension V0 aux bornes du condensateur

2) Balayer la fréquence lentement
  • Monter progressivement : 20Hz => 50 Hz => 100 Hz => 200 Hz => 500 Hz => 1kHz
  • Surveiller la tension V(f)

3) Trouver la fréquence où :
V (f) = 0,707 x V0

C’est la fréquence de coupure du circuit RC. (fc)

4) Calcul du condensateur
C = 1 / 2 pi R fc


Exemple :
• R = 10 kΩ
• fc = 160 Hz
C = 1 / 2 pi 10000. 160 = 0,1 micro Farads

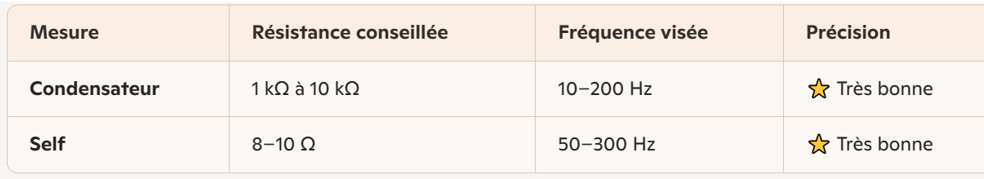

Précision et limites

  • Précision typique : + - 10 %, largement suffisant pour un filtre d’enceinte
  • Fonctionne pour :
    • bipolaires (100 uF, 15 uF, 6,8 uF)
    • électrolytiques
    • MKP / MKT
  • Ne pas utiliser de tension DC (sinon on polarise un électrolytique)

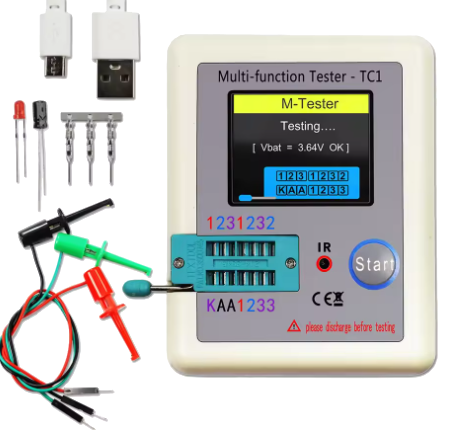

Sinon vous pouvez acheter à prix modeste ce LCR mètre !!
(13.80€ chez Aliexpress …)
