Le Briggs Mechanical Filter Plate : une cloison perforée, parfois doublée de feutre, utilisée dans les enceintes Wharfedale des années 50–60 pour résister partiellement au flux d’air entre deux volumes internes et permettre ainsi d'éviter les résonances parasites des enceintes.
C’est un filtre acoustique résistif,qui se place entre le volume arrière du HP et le volume qui alimente l’évent dans une enceinte bass-reflex ou le deuxième volume dans une enceinte close.
Principe du filtre Briggs à opercules:
La plaque perforée agit :

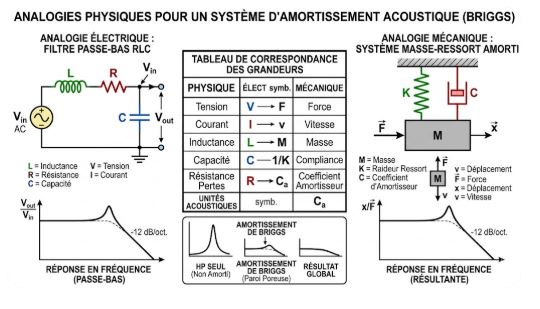

Schéma de l'Analogie Électrique:
Dans ce modèle, on représente la circulation de l'énergie acoustique comme un circuit électrique :
C’est un filtre acoustique résistif,qui se place entre le volume arrière du HP et le volume qui alimente l’évent dans une enceinte bass-reflex ou le deuxième volume dans une enceinte close.
Principe du filtre Briggs à opercules:
La plaque perforée agit :
- Comme une résistance acoustique (Ra) faiblement réactive (quasi pas de masse ni de compliance) placée en série entre deux volumes d’air (2 cavités)
- Elle ralentit le flux d’air entre les deux cavités, ce qui amortit la résonance, élargit la bande utile, stabilise l’impédance et limite l’excursion du HP près de l’accord
- C’est l’équivalent acoustique d’une inductance - résistance série dans un filtre électrique.
Schéma de l'Analogie Électrique:
Dans ce modèle, on représente la circulation de l'énergie acoustique comme un circuit électrique :
- La Source : C'est le signal électrique provenant de l'amplificateur.
- L'Inductance (L) : Représente la Masse acoustique (l'inertie de l'air dans un évent ou de la membrane).
- Le Condensateur (C) : Représente la Compliance (la souplesse de l'air dans le coffret ou de la suspension du haut-parleur).
- La Résistance (R) : Représente les Pertes acoustiques (le frottement de l'air, la mousse absorbante, ou la fente résistive de Briggs).
Le "montage Briggs" crée un filtre "acoustique" physique (comme une paroi poreuse ou une fente étroite) plutôt qu'un filtre uniquement électronique.
L'effet de "Fente" (Slot loading) : En faisant passer l'onde arrière à travers une fente étroite,on introduit une résistance acoustique (R) élevée.

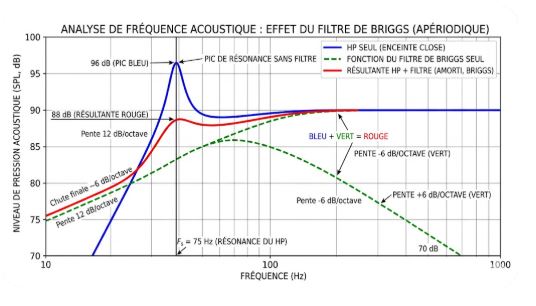

Résultat : Cela "amortit" le circuit résonnant formé par le haut-parleur et la caisse (le circuit L-C) afin de ne pas avoir la désagéable sensation d'entendre des basses "boomy" et obtenir un son plus sec et naturel
C'est ce qu'on appelle souvent un montage apériodique.
L'effet de "Fente" (Slot loading) : En faisant passer l'onde arrière à travers une fente étroite,on introduit une résistance acoustique (R) élevée.
Résultat : Cela "amortit" le circuit résonnant formé par le haut-parleur et la caisse (le circuit L-C) afin de ne pas avoir la désagéable sensation d'entendre des basses "boomy" et obtenir un son plus sec et naturel
C'est ce qu'on appelle souvent un montage apériodique.
Fabrication du filtre
La cloison Briggs typique :
Dans les plans Wharfedale, on voit souvent 10 à 40 trous répartis en grille et parfois partiellement bouchés pour ajuster le débit
Conception du filtre:
Surface:
En général d'une façon empirique on vise une surface d'opercules de 0,1 à 0,3 Sd HP
Pour exemple
Le HP de Sd = 95 cm² => surface d'opercules = ~10cm² => 18 trous de 8mm
On peut également procéder par créer des fentes de 5mm de large soit une fente totale de 0,5cm x 20 cm - ou en pratique 10 traits de scie de 10 cm de long espacés de 5 mm en forme de peigne
- une planche de 6–12 mm
- percée de trous de 8 à 20 mm
- nombre de trous ajusté pour obtenir la résistance voulue
- parfois recouverte de feutre d’un côté pour augmenter la résistance
Dans les plans Wharfedale, on voit souvent 10 à 40 trous répartis en grille et parfois partiellement bouchés pour ajuster le débit
Conception du filtre:
Surface:
En général d'une façon empirique on vise une surface d'opercules de 0,1 à 0,3 Sd HP
Pour exemple
Le HP de Sd = 95 cm² => surface d'opercules = ~10cm² => 18 trous de 8mm
On peut également procéder par créer des fentes de 5mm de large soit une fente totale de 0,5cm x 20 cm - ou en pratique 10 traits de scie de 10 cm de long espacés de 5 mm en forme de peigne
Ajustage de la résistance:
On augmente l'amortissement soit en réduisant le nombre de trous, en ajoutant du feutre ou en augmentant l'épaisseur du support. (feutre de 6mm collé sur le support ou 20 à 40% des trous bouchés)
Un système doit être prévu pour avoir accès rapidement au filtre pour faciliter le réglage. (cloison arrière démontable avec joint d'étanchéité et verrouillage rapide - voir photo droite)
Position du filtre:
Le support équipé du iltre de Briggs se place entre le volume arrière du HP et le volume qui alimente l'évent (dans une config. Bass-reflex) ou ce volume amortisseur de l'enceinte close.
Dans les deux cas le filtre va "lisser" la bosse de résonance en ne changeant rien au comportement de l'enceinte.
Le support équipé du iltre de Briggs se place entre le volume arrière du HP et le volume qui alimente l'évent (dans une config. Bass-reflex) ou ce volume amortisseur de l'enceinte close.
Dans les deux cas le filtre va "lisser" la bosse de résonance en ne changeant rien au comportement de l'enceinte.
Références
Srereo Handbook G.A Briggs 1959
loudspeakers and rooms : Sound reproduction - Floyd E. Toole
The Why & How of Good Reproduction G.A Briggs
loudspeakers and rooms : Sound reproduction - Floyd E. Toole
The Why & How of Good Reproduction G.A Briggs
