Le VM-3 n’est pas un préampli “technique” pour capsule électret comme les modules DIY.
C’est un préampli micro + système de ducking destiné à parler au micro, baisser automatiquement la musique quand on parle et remonter la musique quand on arrête, mais on peut l’utiliser comme préampli micro simple, à condition de régler correctement les paramètres.
C’est un préampli micro + système de ducking destiné à parler au micro, baisser automatiquement la musique quand on parle et remonter la musique quand on arrête, mais on peut l’utiliser comme préampli micro simple, à condition de régler correctement les paramètres.
- Un préampli adapté aux micros electret (Dans notre cas le VM-3)

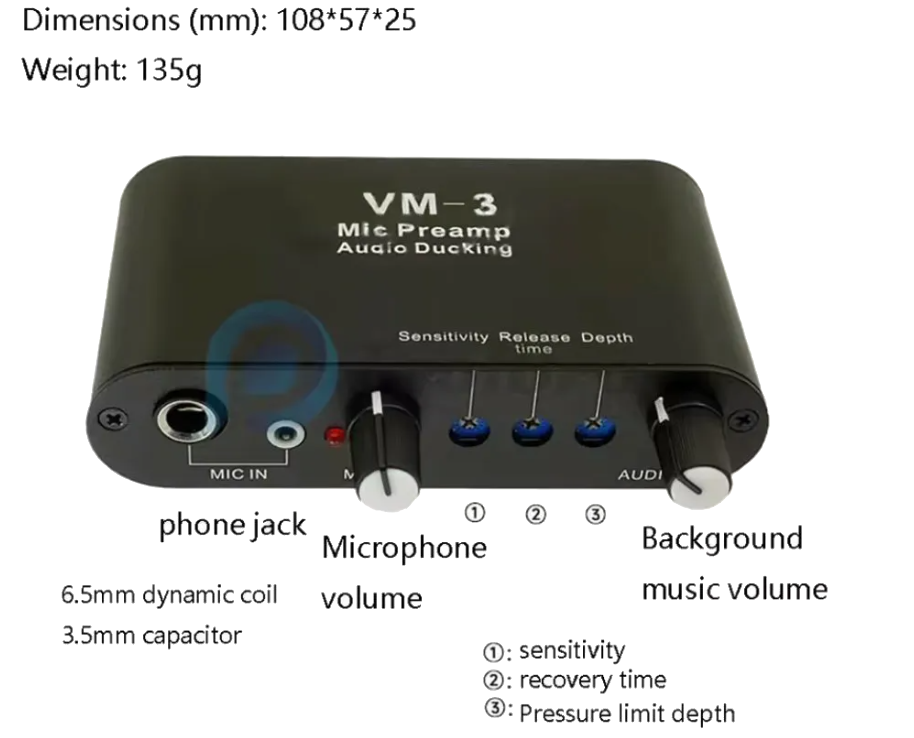

Rôle des boutons et prises
Description des réglages:
MIC IN
Entrée micro :
- jack 6,35 mm pour micro dynamique
- mini-jack 3,5 mm pour micro électret (avec alimentation interne)
Volume du micro (gain de sortie).
C’est le gain principal.
Bouton bleu (1) - Sensitivity
C’est la sensibilité du détecteur de voix.
Plus on augmente >> plus la détection de voix est sensible
Bouton bleu (2) - Recovery Time
Temps que met la musique à remonter après arrèt de la parole
- Court = rapide
- Long = lent
Bouton bleu (3) - Depth (pression limit depth)
Profondeur du ducking * :
- Faible = la musique baisse un peu
- Fort = la musique baisse beaucoup
Background music volume
Volume de la musique (entrée RCA “AUDIO IN”).

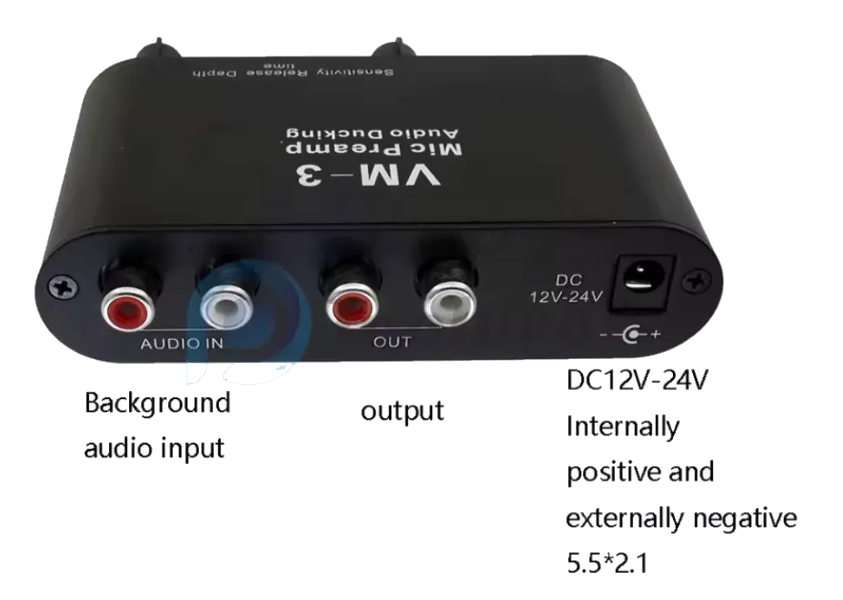

Prises arrière VM-3
AUDIO IN / OUT
Entrée musique + sortie mixée.
DC 12-24V
Alimentation CC
Pin interne >> positif
Externe >> négatif
Comment l’utiliser comme préampli micro (sans ducking)
Si on veut l’utiliser uniquement comme préampli micro il faut désactiver le ducking avec les réglages suivants:
- (1) Sensitivity = au minimum >> Le VM-3 ne détecte plus ta voix >> donc pas de ducking.
- (2) Depth = au minimum >> Même si le détecteur s’active, il ne baisse rien.
- (3) Recovery Time = non opérationnel >> Sans ducking, ce réglage n’a plus d’effet.
- MIC VOL = réglage du gain micro >> On le monte jusqu’à obtenir un niveau propre, sans saturation.
- BGM VOL = 0 >> Si on n’utilise pas de musique mettre à 0
- Prise AUDIO IN = vide >> On ne branche rien si on veut un préampli micro pur.
Avantages
- Le prix est plus que correct
- Le gain est bon pour un micro dynamique ou électret
- Avantage d'une alimentation interne pour micro électret
- Fonction ducking désactivable
et inconvénients
- Bruit plus élevé qu’un vrai préampli studio
- Pas de réglage de gain fin
- Ducking toujours présent en interne (même désactivé, le circuit existe)
- Entrée micro non symétrique
_______________________________________
En conclusion, VM-3 est parfaitement utilisable pour mesurer des enceintes et des haut-parleurs.
Il n’est pas “haute-fidélité” pour la musique, mais il est suffisamment propre, linéaire et stable pour la mesure acoustique.
Avec une capsule électret + un fichier de calibration REW, on obtiendra des mesures fiables, reproductibles et exploitables.
* Ducking: Le ducking audio est une technique souvent utilisée en post-production audio pour réduire automatiquement le volume d'un signal audio en réponse à un autre. Cela permet de s'assurer que l'audio que l'on souhaite privilégier reste clair et proéminent, même lorsque plusieurs sons sont diffusés en même temps.
et pour quelques Euros en moins...
Si l'envie vous prend de réaliser vous-même un préampli simple voilà la recette :

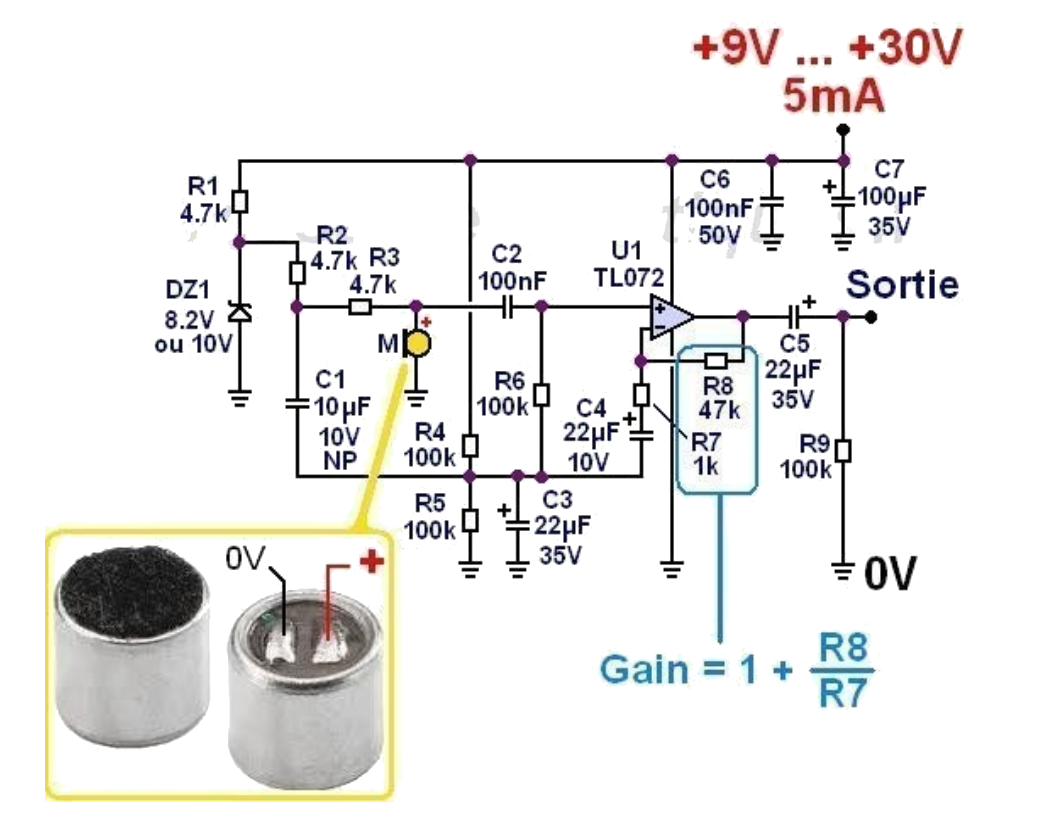

Moins couteux que la VM-3 le préampli micro suivant a l’avantage de s’alimenter sur une large plage de tensions : de 9V à 30V avec une tension d’alimentation simple (piles, batterie, adaptateur secteur). Avec ce préampli micro, on peut utiliser la plupart des micros électret du commerce. Sa réalisation ne fait appel qu’à des composants standards et économiques.
Moins couteux que la VM-3 le préampli micro suivant a l’avantage de s’alimenter sur une large plage de tensions : de 9V à 30V avec une tension d’alimentation simple (piles, batterie, adaptateur secteur). Avec ce préampli micro, on peut utiliser la plupart des micros électret du commerce. Sa réalisation ne fait appel qu’à des composants standards et économiques.
Réglages possibles du préampli micro électret
Après avoir mis sous tension le préampli micro électret, il faut mesurer la tension aux bornes du micro. Si elle est trop basse (moins de 1.5V), il faut diminuer R2 jusqu’à 1k au besoin. La tension à la sortie de l’ampli op doit avoir une valeur de la moitié de la tension d’alimentation et la tension de sortie doit être de 0VDC.
Modifier le gain avec un potentiomètre:
Remplacement R8 = 47 kΩ par un potentiomètre de 47 kΩ ou 50 kΩ (linéaire) en série avec R= 2,2 kΩ
Modifier le niveau de sortie (volume)
Ajouter un potentiomètre 10–22 kΩ linéaire après C_out, en diviseur vers la masse
