Avant de se lancer dans la fabrication de l'instrument de reproduction acoustique !!..
Choix du bois: Pour la partie ébénisterie, j’ai opté pour des panneaux OSB naturel Kronospan (épaisseur 15-18 mm, dimensions 250 x 63 cm), particulièrement économiques et faciles à découper en magasin. Ces panneaux permettent d’assembler des enceintes acoustiques de qualité, tandis que de vieux vêtements molletonnés, judicieusement découpés, assurent une isolation acoustique efficace. Pour finir même la colle nécessaire peut être fabriquée par vos propres soins pour quelques Euros ...En dehors du prix, les critères de choix seront : forte rigidité, bonne homogénéité, étanchéité parfaite, stabilité dans le temps, faible coefficient de température. Vous pouvez construire vos enceintes avec la matière que vous préférez. Cependant, le MDF est souvent le meilleur choix
Des mesures simples de la réponse en transitoire de différents matériaux, montre que l'aggloméré a une réponse déformée (certainement à cause de sa structure granuleuse). De ce fait en utilisant cette catégorie de bois il faut l'enduire d'un revêtement étanche tel que des enduits basiques de lissage.
Remarques sur les assemblages en bois utiles à la construction de caissons d'enceintes, ainsi que de certains autres aspects de leur fabrication, tels que la conception de l'ouverture du déflecteur et la finition du caisson.
La figure ci-contre montre un certain nombre d'assemblages souvent utilisés avec beaucoup de succès, bien que la plupart d'entre eux nécessitent des outils spéciaux pour les ajuster vraiment avec précision.
Une fois que les joints ont été usinés, les différentes parties doivent être fixées ensemble, et pour cela, il est préférable d'utiliser de la colle , avec quelques chevilles insérées ici et là le long du joint pour le renforcer. Pour donner à la boîte la meilleure finition possible, il faut utiliser des chevilles sans tête. ou bien des vis à bois que l'on ôtera une fois la prise de colle terminée.
Orifice(s) de la cloison:
Le moyen le plus simple de réaliser l'orifice de la cloison est de tracer un cercle avec un compas, de percer un trou juste à l'intérieur de la circonférence du cercle, et enfin de découper le bois excédentaire à l'aide d'une scie à découper ou d'une scie chantourneuse pour les cloisons très petites
Pour éviter tout problème de découpe avec la scie sauteuse, vous utiliserez une lame fine pour découpe circulaire, à une vitesse moyenne et en désactivant le mouvement pendulaire. Ne forcez pas de trop sur la scie pour éviter que les contraintes sur la lame ne la vrille.
Dans le cas ou vous fixer le saladier du HP à l'extérieur, l'intérieur de la découpe du HP dans la cloison doit être chanfreiné de manière à pouvoir faciliter l'évacuation de la pression sonore
Remarque sur les évents : les évents sont généralement réalisés dans un tube de PVC que l'on trouve dans tous les magasins de bricolage. Ces tubes existent dans différents diamètres, mais les plus courants sont 50 mm, 80 mm et 100 mm. L'épaisseur du tube est habituellement de 3 mm. Dans vos calculs il ne faut donc pas oublier de tenir compte de ce paramètre qui ramène le diamètre utile à respectivement 44 mm, 74 mm et 94 mm.
Remarque sur l'étanchéité des HP :
Il est préférable d'utiliser un joint entre le HP et l'enceinte. Les dalles de liège de 50 cm par 50 cm en 2 mm d'épaisseur présentent tous les avantages pour cette fonction. D'un prix modique et couramment disponible, le liège présente d'excellentes caractéristiques mécaniques d'amortissement et d'isolation. La dalle posée sur la surface à protéger, vous découpez le trou du HP (ou du bornier). Puis vous repositionnez le HP, vous le fixez et pour terminer vous découpez au cutter le liège qui dépasse.
Les grilles ou caches de HP ne doivent pas être à mailles serrées de façon à ne pas provoquer un frein acoustique (filtre Briggs) et sous peine d'affecter la réponse dans les aigus.
Pour ma part je laisse le haut-parleur bien visible en face avant bien apparent de sorte que l'aspect soit plus professionnel, type enceinte de monitoring de studio !
Le calfeutrage consiste à remplir plus ou moins le volume de l'enceinte avec un matériau acoustiquement absorbant. Il permet de corriger certains défauts dans les basses fréquences.
Dans le cas d'une enceinte close la quantité de calfeutrage se détermine par calcul au moyen du système « Gamma Analyser V4 » qui est un dispositif expérimental destiné à caractériser rapidement le comportement acoustique d’un matériau absorbant placé dans une enceinte close.
Attention, le remplissage d'une enceinte basse reflex ou à labyrinthe différe avec la quantité de calfeutrage et donc le coefficient de qualité du système (fort ou faible).
Dans tous les cas se reporter aux conseils énoncés dans les différents types d'enceintes décrites sur ce site.
Remarque sur la fixation des filtres et la qualité des câbles :Les signaux transportés dans les enceintes sont relativement élevés (plusieurs volts). De plus, la longueur du câblage interne dépasse rarement le mètre. Vous pouvez donc éviter de vous ruiner avec des produits de haut de gamme coûtant plusieurs centaines d'Euros le mètre.
Une liaison câble rigide en 2 x 2.5 mm² isolé est nettement suffisante
Il est préférable d'utiliser des cosses pour relier les câbles aux HP, ceci facilite le montage et le démontage

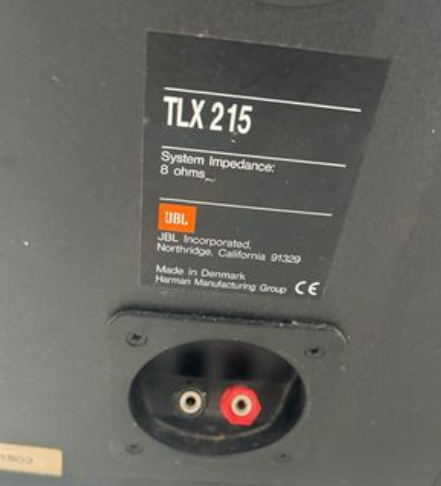

Les filtres sont fixés en paroi arrière et idéalement extractibles et solidaires des boites à bornes (type JBL TLX215)
Finition: On utilise couramment le placage qui se présente sous une fine couche de bois appliquée sur la surface du meuble et maintenue par un type d’adhésif, dont il existe plusieurs sortes sur le marché.
Si l’adhésif utilisé est sous forme de solution, le placage et le meuble sont tous deux enduits de celui-ci et laissés à sécher pendant environ vingt minutes, après quoi le placage peut être appliqué sur le meuble bien lissé et pressé.
Après que la colle a été laissée à sécher complètement, les bords saillants du placage doivent être coupés à la scie à placage ou à l’aide d’un couteau solide et tranchant, les dernières légères projections restant étant ensuite poncées à la toile émeri.
Pieds de l'enceinte:
Ils peuvent être achetés sous la forme de cône inversé et qui sont particulièrement indispensables si la sortie de l'évent se fait au-dessous de l'enceinte (Voir Kapellmeister)
Egalement, vous pouvez réaliser vous-même des supports comme représentés ci-dessous
