La conception d’une enceinte acoustique, qu’elle soit de type clos, Bass-reflex ou autre, représente un défi technique majeur. En effet, cette réalisation dépend directement des paramètres Thiele & Small du haut-parleur utilisé, des données essentielles qui ne sont accessibles qu’après l’acquisition du matériel.
Cette contrainte crée une situation paradoxale : le choix des composants doit idéalement être guidé par des critères précis, alors que ceux-ci ne sont connus qu’a posteriori, une fois l’investissement effectué. Une telle approche expose ainsi au risque de découvrir trop tard l’inadéquation des éléments sélectionnés, compromettant la qualité acoustique finale du système.

Néanmoins, certaines observations empiriques permettent d’établir une première estimation, avec une marge d’erreur raisonnable de l’ordre de 50 à 70 %.
Cette approche, bien qu’approximative, offre une base de travail utile pour orienter le choix des composants avant même l’acquisition du matériel, réduisant ainsi les risques d'erreur de choix.

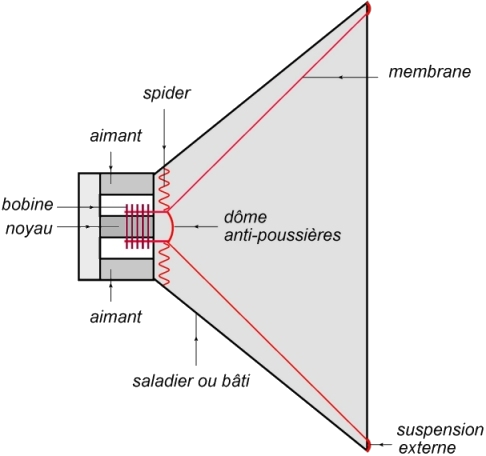

Pour estimer grossièrement les paramètres Thiele & Small d'un haut-parleur sans mesure, voici les quelques indices visuels à observer :

Fréquence de résonance (Fs) :

• Diamètre de la membrane : Plus c'est gros, plus Fs est bas
• 30cm (12") → Fs autour de 25-40 Hz
• 20cm (8") → Fs autour de 40-80 Hz
• 13cm (5") → Fs autour de 80-150 Hz
• 10cm (4") → Fs autour de 100-200 Hz
• Masse de la membrane : Une membrane épaisse, rigide (poly, aluminium) ou avec un gros cache-noyau augmente la masse donc baisse Fs. Une membrane légère (papier fin, composite) augmente Fs.
• Suspension : Un spider (suspension arrière) et un surround (suspension avant) semblant souples donnent un Fs plus bas. Des suspensions raides (caoutchouc épais, accordéon prononcé) font augmenter Fs.

Facteur de qualité (Qts) :

• Taille de l'aimant : C'est l'indicateur principal
• Gros aimant lourd => Qts bas => Le haut-parleur est mieux contrôlé (moins de résonance), idéal pour les enceintes closes ou les alignements nécessitant un amortissement élevé (comme le Butterworth).
• Petit aimant => Qts élevé => Le haut-parleur a une résonance plus marquée, ce qui peut être utile pour les enceintes Bass-reflex ou à pavillon ou les applications avec une sensibilité accrue est souhaitée.
• Règle empirique : Si l'aimant fait plus de 50% du diamètre de la membrane en largeur, Qts sera probablement bas.
• Event d'aération : Un trou dans le cache-noyau ou la carcasse suggère souvent un Qts bas (besoin de refroidissement = moteur puissant).

Vas (volume d'air équivalent)!
Le Vas reste le paramètre le plus difficile à estimer visuellement, une erreur de facteur 2-3 est courante
Visuellement voici quelques indices pour estimer le Vas:

• Observer la suspension externe:
• Profonde et plissée (beaucoup de "matière" repliée en 1/2 rouleau) → Grande excursion possible → Suspensions souples → Vas élevé
• Plate ou peu profonde → Excursion limitée → Suspensions raides → Vas faible
• Regardez la suspension externe de profil : Si elle forme un "accordéon" prononcé avec plusieurs plis profonds, c'est bon signe pour un Vas élevé.
• Hauteur totale du HP (profondeur)
• HP très profond/épais (distance importante entre la bride de fixation et l'arrière de l'aimant) => Souvent corrélé à une grande excursion possible => Vas plus élevé
• HP plat/peu profond => Excursion limitée => Vas plus faible

Autres indices

• Bobine visible : Une grosse bobine (diamètre important) indique souvent une excursion importante (Xmax élevé)
• Poids global : Un HP lourd a généralement un meilleur contrôle (Qts plus bas)
• Marque/gamme : Les HP "sono" ont souvent Qts bas, les HP multimédia Qts élevé

Cibles typiques pour une bonne enceinte close
Pour une écoute “hi-fi” équilibrée, on vise en général :

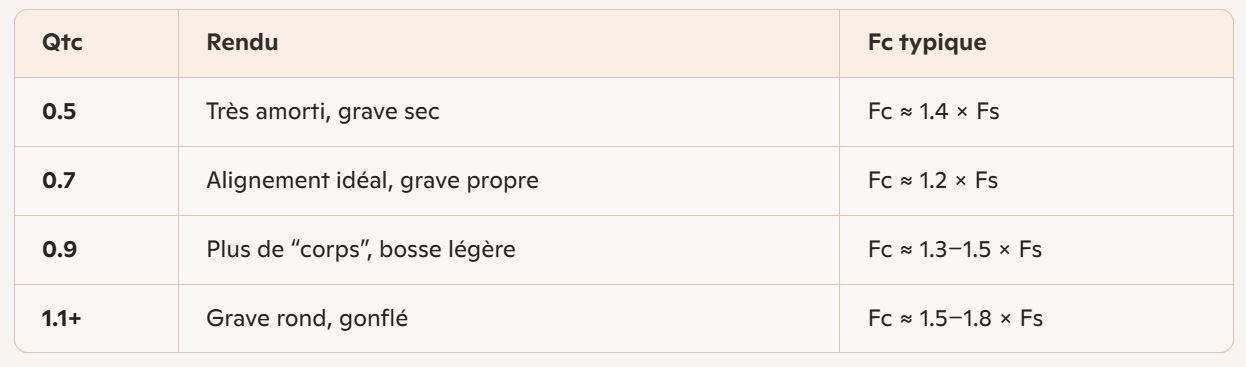

Les différents Qtc exploitables :

• 0.7 → alignement Butterworth*, très propre, grave tendu. (L’alignement Butterworth vise une réponse en fréquence la plus plate possible dans la bande passante, sans pic ni creux marqué.)
• 0.8 → un peu plus de “corps”, encore très maîtrisé
• Au‑delà de 0.9–1.0 → grave plus rond, plus “présent”, mais moins fidèle

Paramètres T&S “idéaux” pour une bonne charge close
Pour qu’un HP soit naturellement à l’aise en clos :

Qts du HP :

• 0.3–0.4 → très adapté au Bass-reflex, moins naturel en clos (Qtc bas, gros volume)
• 0.4–0.6 → excellent compromis pour du clos hi-fi
• > 0.7 → plutôt pour baffle plan / apériodique / petites charges spéciales
• Pour du clos “classique”, Qts ≈ 0.4–0.5 est souvent idéal.

Fs du HP ::

• Plus Fs est basse, plus on peut descendre en grave pour un volume donné.
• Pour une enceinte hi-fi qui veut descendre sous 50 Hz, Fs ≤ 40–45 Hz.

Vas :
Conditionne le volume.

• Un HP avec Vas modéré (30–80 L) permet des enceintes de taille raisonnable.
• Vas énorme → gros volumes, Vas minuscule → HP “raide”, peu de grave profond.

Sd + Xmax :
On surveillera également une surface correcte Sd + Xmax suffisant afin d'obtenir un grave suffisant.

Les valeurs idéales pour une enceinte close réussie
Pour un HP bien adapté au clos, on vise :

• Paramètres T&S du HP
• Qts : 0.4–0.5 parfait pour du clos
• Fs : 25–45 Hz permet un grave profond
• Vas : 20–80 L volumes raisonnables
• Système (HP + enceinte)
• Qtc : 0.7–0.8 grave propre, tendu, sans bosse
• Fc : 35–60 Hz dépend du HP et du volume - Fc = Fs x sqrt (1 + (Vas/Vb))
• Fs = résonance du HP seul
• Vas = compliance équivalente du HP
• Vb = volume interne de l’enceinte
• Volume Vb = 0.7 - 1.2 Vas

Exemple Type d'un HP avec très peu de renseignements :

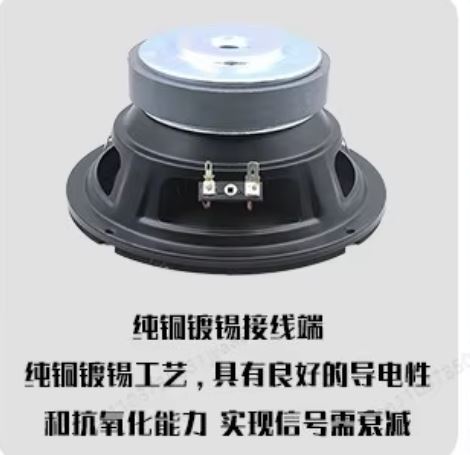

Sur un site Chinois j'ai déniché un beau petit HP sympa ... Ce HP est décliné en 3 tailles, 16.7cm, 21cm et 25.6cm, jusqu'a la rien d'anormal, sauf... que le diamètre de l'aimant reste invariable pour les trois tailles, soit 10 cm ... C'est faisable pour une gamme économique où on privilégie la réduction des coûts, mais pas idéal pour la qualité sonore !
Nous allons tenter d'approcher les valeurs de ce HP dont la fiche technique parait "très optimiste..."



En traduisant le commentaire sous chaque Haut parleur, seulement des caractéristiques de construction ...

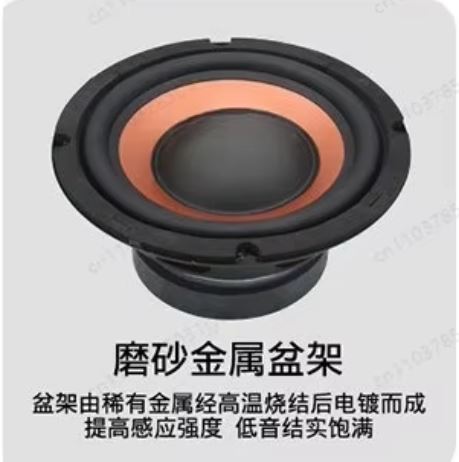

• Photo de gauche - Structure en métal sablé (磨砂金属盆架)

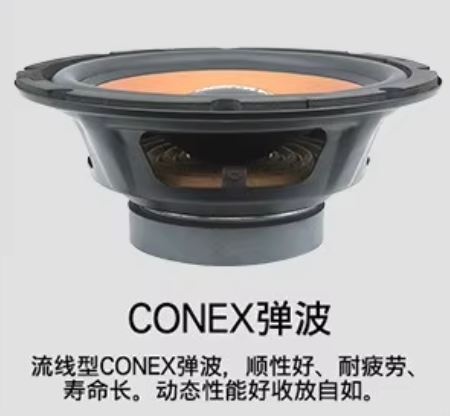

• Photo du milieu - Suspension CONEX élastique (CONEX弹波)
• Photo de droite - Conception de bobine vocale multi-couches (绕铜漆包线圈

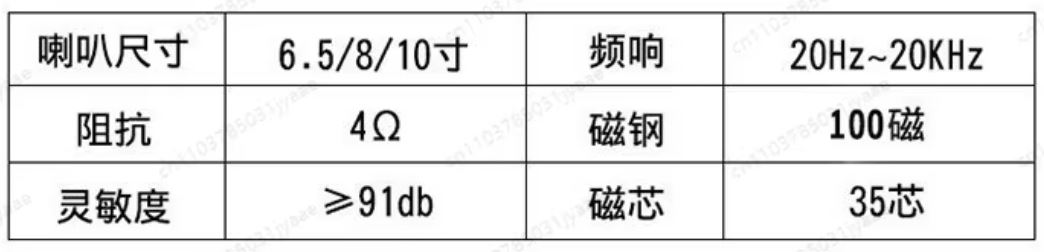

Au niveau des caractéristiques, uniquement une fiche technique très succincte...

• Réponse en fréquence (20 Hz–20 kHz) :

• Sensibilité (≥ 91 dB) :

• La plage de fréquence 20 Hz–20 kHz indiquée sur la fiche technique d’un haut-parleur non coaxial est généralement théorique et nécessite d’être nuancée,
• Les fabricants indiquent souvent la plage où le HP produit un son, même à très faible niveau (-10 dB ou moins). En pratique, la réponse utile (à -3 dB) est bien plus restreinte
• La fréquence de résonance n'est pas indiquée mais si on prend le modèle de 21 cm qui à priori pourrait être intéressant, la largeur de l'aimant approx 1/2 largeur du saladier donnerai une Fs de 50 - 70 Hz, qui avec une enceinte bien adaptée pourrai descendre vers 45 - 50Hz, ce qui n'est pas si mauvais au regard du prix de 10,60€ ..!!
• D'après la photo du milieu la membrane est assez profonde, le surround assez épais et le Vas pourrai être intéressant, peut être 30 - 40litres.
• La sensibilité de 88 - 92dB est typique pour un HP avec un aimant de cette taille.
• Pour déscendre dans le grave 45 - 55Hz une enceinte bass-reflex pourra être utilisée avec l'adjonction d'un tweeter et une coupure à 3 - 4 KHz sur le HP de 21cm.

Et voila une petite analyse, qui sans être exhaustive, permet déjà une approche des caractéristiques de ce HP et éventuellement son utilisation en enceinte dédiée.
