la protection carte son - L'interface indispensable pour vos mesures audio DIY
Utiliser un logiciel comme REW (Room EQ Wizard) pour effectuer des mesures acoustiques est une pratique standard, mais elle comporte des risques réels pour le matériel informatique.
Concevoir une interface de protection - comme celle que je propose - n'est pas seulement une précaution, c'est une nécessité pour la tranquilité de votre matériel.
- Protection de l'entrée ligne : La sortie d'un amplificateur (même modeste) délivre une tension beaucoup trop élevée pour l'entrée RCA de l'UCA 222. Sans le pont diviseur, vous allez saturer l'entrée (clipping) et, pire encore, vous risquez d'endommager les composants internes de l'interface par une surtension (claquage du convertisseur).
- Une erreur de branchement accidentelle (inversion de câbles) peut entrainer un voltage très important au niveau de l'entrée carte son.
- L'interface idéale proposée permet une adaptation d'impédance source ampli => carte son
En conclusion, un petit montage comme celui proposé, qui coûte quelques euros, protège un matériel beaucoup plus onéreux et rend vos mesures reproductibles et fiables
Conception d'un circuit de protection passif pour des tests basiques
.
Le circuit de protection est installé dans un petit boîtier en aluminium (indispensable pour le blindage contre les parasites). et se place entre la sortie de votre amplificateur (ou votre filtre) et l'entrée de votre carte son.
Le circuit de protection est installé dans un petit boîtier en aluminium (indispensable pour le blindage contre les parasites). et se place entre la sortie de votre amplificateur (ou votre filtre) et l'entrée de votre carte son.
Fonctionnement de la protection passive
Pour des tests basiques (vérification de fonctionnement, test de gain, ou premières mesures de courbe de réponse sans exigence de précision extrême), ce montage passif est parfaitement adapté. Il est simple, ne demande pas d'alimentation, et fera le travail pour protéger la carte son UCA222.
Deux actions sur le fonctionnement de cette protection agissent de manière complémentaire pour sécuriser la carte son tout en préservant le signal audio.
1. Le Pont Diviseur de Tension (Atténuation)
C’est l’étape indispensable pour ramener les 28V (crête) de l'amplificateur à un niveau que la carte son UCA222 peut accepter (généralement La UCA222 est prévue pour du –10 dBV (≈ 0,316 V RMS).).
Rôle : Le couple R1 (100kΩ) et R4 (1,5kΩ) divise la tension d'entrée.
Rapport de division : Avec ces valeurs, vous divisez la tension d'entrée, ainsi, une tension de 28V en sortie d'ampli devient environ 0,294V au point de jonction. C'est un niveau idéal pour ne pas saturer l'entrée ligne de la carte son UCA222.
2. Le Filtrage et Découplage (Blocage du courant continu)
Condensateur C1 : Son rôle est de bloquer toute composante continue (offset DC) qui pourrait provenir de l'amplificateur. Cela évite d'envoyer un courant continu dans l'entrée de la carte son, ce qui est crucial pour éviter de détruire les étages d'entrée ou de fausser les mesures.
R_DECHARGE1 (1MΩ) : Ce composant est très utile. Il permet au condensateur de se décharger lentement lorsque l'amplificateur est éteint. Sans cela, le condensateur pourrait rester chargé et créer un "ploc" sonore ou une tension transitoire dangereuse lors de la prochaine connexion.
3. L'Écrêtage (Protection ultime)
C'est la protection ultime du circuit, activée uniquement en cas de problème (ex: montée excessive du volume ou anomalie de l'ampli).
Diodes Zener (D1 et D2) : Ces diodes sont montées en série inversée (tête-bêche).
Si la tension dépasse environ 3,3V (tension de seuil de la Zener), la diode correspondante devient conductrice et dévie le surplus de courant vers la masse (GND).
Résultat : La tension ne peut jamais dépasser physiquement ~3,3V à l'entrée de la carte son, quelle que soit la tension de sortie de l'ampli.
R3 (1kΩ) : Cette résistance agit comme une limitation de courant. Si les diodes entrent en action, R3 limite le courant qui traverse les Zener et les protège ainsi contre une destruction thermique immédiate.
Conseil pour les tests :
Puisque on travaille avec des niveaux faibles (0,3 V), le rapport signal/bruit de la carte son devient très important.
Câblage : Utilisez du câble blindé pour relier le boîtier à la carte son.
Masse : Assurez-vous que la masse de l'amplificateur et celle de la carte son sont bien reliées via le montage pour éviter les ronflements (boucles de masse).
Les deux appareils (ampli & carte son) ont des masses flottantes l'une par rapport à l'autre, et en les reliant par CX1/CX3, vous créez simplement une masse de référence commune propre. Pas de boucle, pas de ronflement 50Hz à craindre.
Liste des composants
Liste des composants
- R1 = 100 kΩ (1/2W ou 1W) - Préférez une résistance de 0,5W ou 1W pour la sécurité thermique.
- R4 = 1,5 kΩ (1/4W) - Ajuste le gain pour ~0,29V RMS en sortie.
- R3 = 1 kΩ (1/4W) - Protection supplémentaire pour les diodes.
- R_DECHARGE = 1 MΩ (1/4W) - Indispensable pour éviter les charges résiduelles.
- C = 110 uF / 50V - Condensateur électrolytique ou film (polyester).
- D1BZX85C3V31 = Diode Zener 3,3V (1,3W).
- D2BZX85C3V31 = Diode Zener 3,3V (1,3W).
En plus des composants électroniques, voici ce dont vous aurez besoin pour l'assemblage :
Boîtier : Un petit boîtier métallique est fortement recommandé. Le métal servira de blindage contre les interférences électromagnétiques (essentiel car les signaux sont faibles). Reliez bien la masse de vos prises RCA d'entrée à la masse de votre sortie (CX3/CX4). Le boîtier métallique devra idéalement être relié à cette même masse pour servir de "cage de Faraday".
Connectique :
- 2 prises RCA femelles (pour l'entrée venant de l'ampli et la sortie vers UCA222).
- 1 câble RCA mâle-mâle (ou RCA vers Jack 3.5mm selon la carte son) pour relier le boîtier à l'UCA222.
Isolation galvanique
Le transfo 1:1 sépare complètement GND_primaire et GND_secondaire, on sépare les boucles de masse et on protège la carte son des saletés de l’ampli (offset, défaut, fuite secteur).
Protection de la carte son
Gestion des niveaux
Masse du chassis
Pour éviter que le secondaire flotte complètement, (bruit, captation HF), et sans créeer de boucle de masse forte, on prévoie une résistance qui fixe le potentiel en basse fréquence / DC avec en paralèle un condensateur de faible valeur qui offre un chemin HF pour renvoyer les parasites au châssis sans faire de boucle audio à 50 Hz.
Ce raccordement de masses est réalisé en un seul endroit proche du connecteur d’entrée/sortie carte son.
Le transfo 1:1 sépare complètement GND_primaire et GND_secondaire, on sépare les boucles de masse et on protège la carte son des saletés de l’ampli (offset, défaut, fuite secteur).
Protection de la carte son
- Zeners 3,3 V tête-bêche sur le secondaire : on limite la tension max vue par l’entrée UCA222.
- R3 = 1 kΩ en série : on limite le courant en cas de transito ou claquage.
- C1 = 10 µF en série : on bloque le CC, on ne laisse passer que l’AC utile.
Gestion des niveaux
- R1 = 100 kΩ + R4 = 2,2 kΩ côté ampli on crée un atténuateur qui évite d'envoyer la pleine tension HP dans le transfo.
- R DECHARGE = 1 MΩ côté secondaire : on donne un point de fuite au nœud pour éviter qu’il flotte trop.
Masse du chassis
Pour éviter que le secondaire flotte complètement, (bruit, captation HF), et sans créeer de boucle de masse forte, on prévoie une résistance qui fixe le potentiel en basse fréquence / DC avec en paralèle un condensateur de faible valeur qui offre un chemin HF pour renvoyer les parasites au châssis sans faire de boucle audio à 50 Hz.
Ce raccordement de masses est réalisé en un seul endroit proche du connecteur d’entrée/sortie carte son.

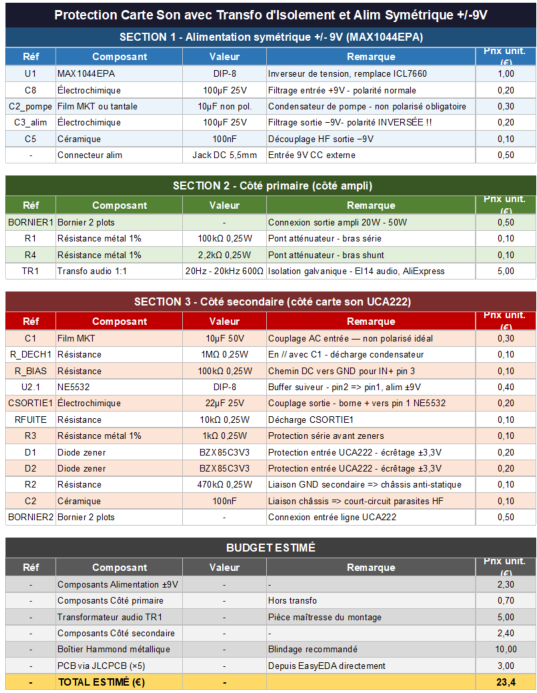

Liste des composants
Schéma de montage - protection carte son avec isolation galvanique hybride

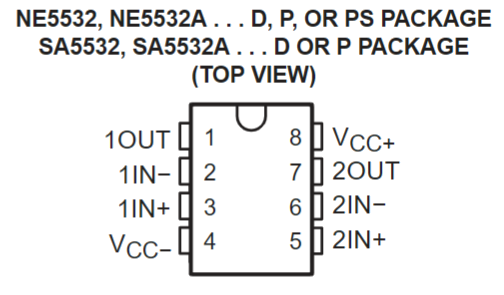

Brochage AOP NE5532
Fonctionnement
1. Alimentation
Cette alimentation est suffisemment décrite à la page "Fabriquer son alim symétrique"
2. Côté primaire (atténuateur passif)
R1 (100k) / R4 (2,2k) atténuent la sortie de l'ampli d'environ -33 dB. Le signal passe ensuite dans le transformateur TR1 qui assure l'isolation galvanique - coupure totale entre masse ampli et masse carte son.
3. Côté secondaire - partie active (NE5532)
Après le transfo, C1 (10µF) qui bloque tout résidu CC avec en // une résistance R_DECHARGE1 qui évite l'accumulation de charges sur C1 en provoquant des surtensions lors de la remise sous tension, le NE5532 est monté en suiveur unitaire alimenté en +9V/-9V, avec son entrée + polarisée au secondaire flottant via RBIAS1 (100k). La sortie passe par CSORTIE1 (22µF) qui recentre le signal autour de 0V avant d'attaquer R3 et les zeners.
4. Protection finale
R3 (1k) limite le courant, D1/D2 (BZX853V3) écrêtent à ±3,3V. Le réseau R2 (470k) / C2 (100nF) en bas du schéma est un filtre de liaison châssis - il relie la masse secondaire flottante au châssis métallique via une impédance élevée, évitant les charges électrostatiques sans créer de boucle de masse.
5. Masse châssis
Le châssis métallique est relié à la masse secondaire flottante via R2/C2. R2 (470k) évite toute accumulation de charges statiques, C2 (100nF) court-circuite les éventuelles perturbations HF vers le châssis. C'est une pratique professionnelle très soignée.
Cette alimentation est suffisemment décrite à la page "Fabriquer son alim symétrique"
2. Côté primaire (atténuateur passif)
R1 (100k) / R4 (2,2k) atténuent la sortie de l'ampli d'environ -33 dB. Le signal passe ensuite dans le transformateur TR1 qui assure l'isolation galvanique - coupure totale entre masse ampli et masse carte son.
3. Côté secondaire - partie active (NE5532)
Après le transfo, C1 (10µF) qui bloque tout résidu CC avec en // une résistance R_DECHARGE1 qui évite l'accumulation de charges sur C1 en provoquant des surtensions lors de la remise sous tension, le NE5532 est monté en suiveur unitaire alimenté en +9V/-9V, avec son entrée + polarisée au secondaire flottant via RBIAS1 (100k). La sortie passe par CSORTIE1 (22µF) qui recentre le signal autour de 0V avant d'attaquer R3 et les zeners.
4. Protection finale
R3 (1k) limite le courant, D1/D2 (BZX853V3) écrêtent à ±3,3V. Le réseau R2 (470k) / C2 (100nF) en bas du schéma est un filtre de liaison châssis - il relie la masse secondaire flottante au châssis métallique via une impédance élevée, évitant les charges électrostatiques sans créer de boucle de masse.
5. Masse châssis
Le châssis métallique est relié à la masse secondaire flottante via R2/C2. R2 (470k) évite toute accumulation de charges statiques, C2 (100nF) court-circuite les éventuelles perturbations HF vers le châssis. C'est une pratique professionnelle très soignée.
En plus des composants électroniques, voici ce dont vous aurez besoin pour l'assemblage :
Boîtier : Un petit boîtier métallique est fortement recommandé. Le métal servira de blindage contre les interférences électromagnétiques (essentiel car les signaux sont faibles). Reliez bien la masse de vos prises RCA d'entrée à la masse de votre sortie. Le boîtier métallique devra idéalement être relié à cette même masse pour servir de "cage de Faraday".
Connectique :
- 2 prises RCA femelles (pour l'entrée venant de l'ampli et la sortie vers UCA222).
- 1 câble RCA mâle-mâle (ou RCA vers Jack 3.5mm selon la carte son) pour relier le boîtier à l'UCA222.
- Interrupteur ON/OFF (U1)

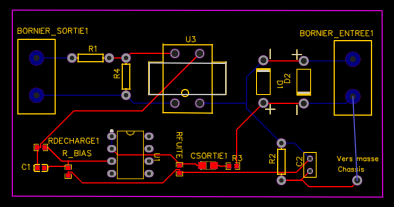

PCB diagramme de câblage

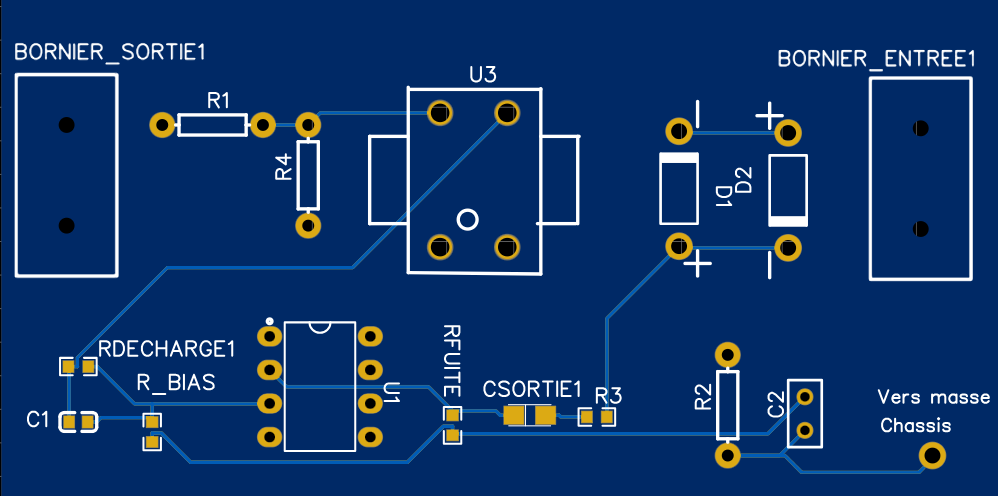

Câblage face composants

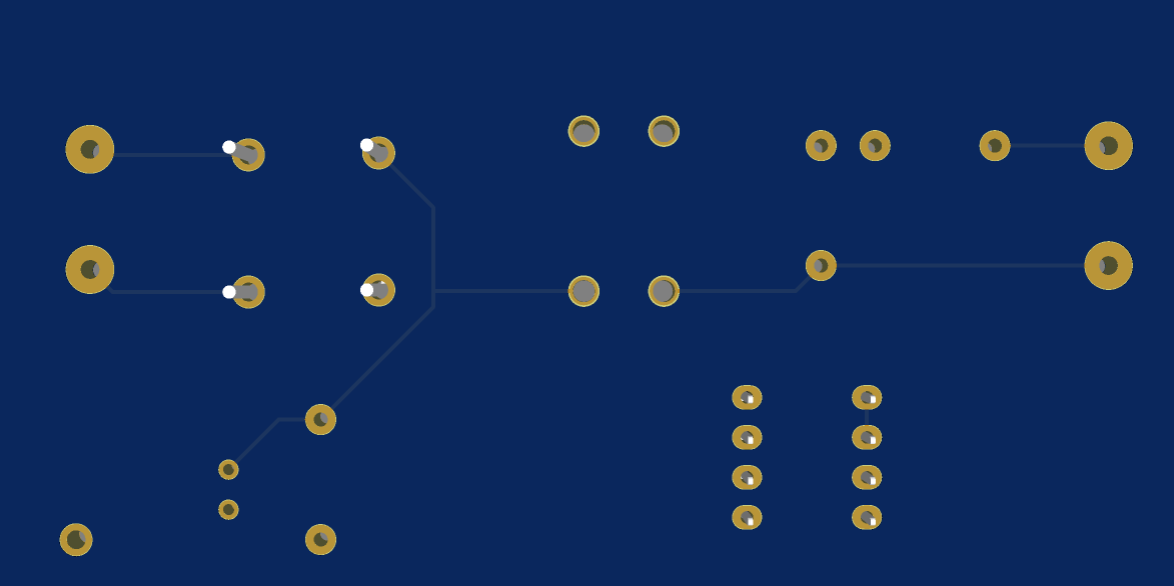

Câblage face arrière
Références:
- The Art of Electronics – Horowitz & Hill modèles réels des selfs et condensateurs
- pertes, ESR, ESL, saturation
- méthodes de mesure simples et avancées
- schémas pratiques
- C’est LA bible. C'est le livre de chevet de tout ingénieur en électronique.
- Small Signal Audio Design par Douglas Self.- Cet ouvrage explique très bien pourquoi l'adaptation d'impédance est critique et comment minimiser les bruits parasites.
- Sound System Engineering par Don Davis et Eugene Patronis. - une mine d'or pour tout ce qui concerne la mesure acoustique et l'interfaçage entre les systèmes sonores.
- Op Amp Applications Handbook" (Analog Devices) - un document technique très complet qui détaille les montages en "suiveur de tension" (Buffer)
- Le manuel d'utilisation de REW (Room EQ Wizard) : Le site propose une documentation très riche sur la manière de construire ses propres câbles de mesure et interfaces.
- Bourdonnement, vrombissement et boucles de masse : nouvelles perspectives sur un vieux problème - by Bill Whitlock, President Jensen Transformers, Inc
