Méthode du miroir

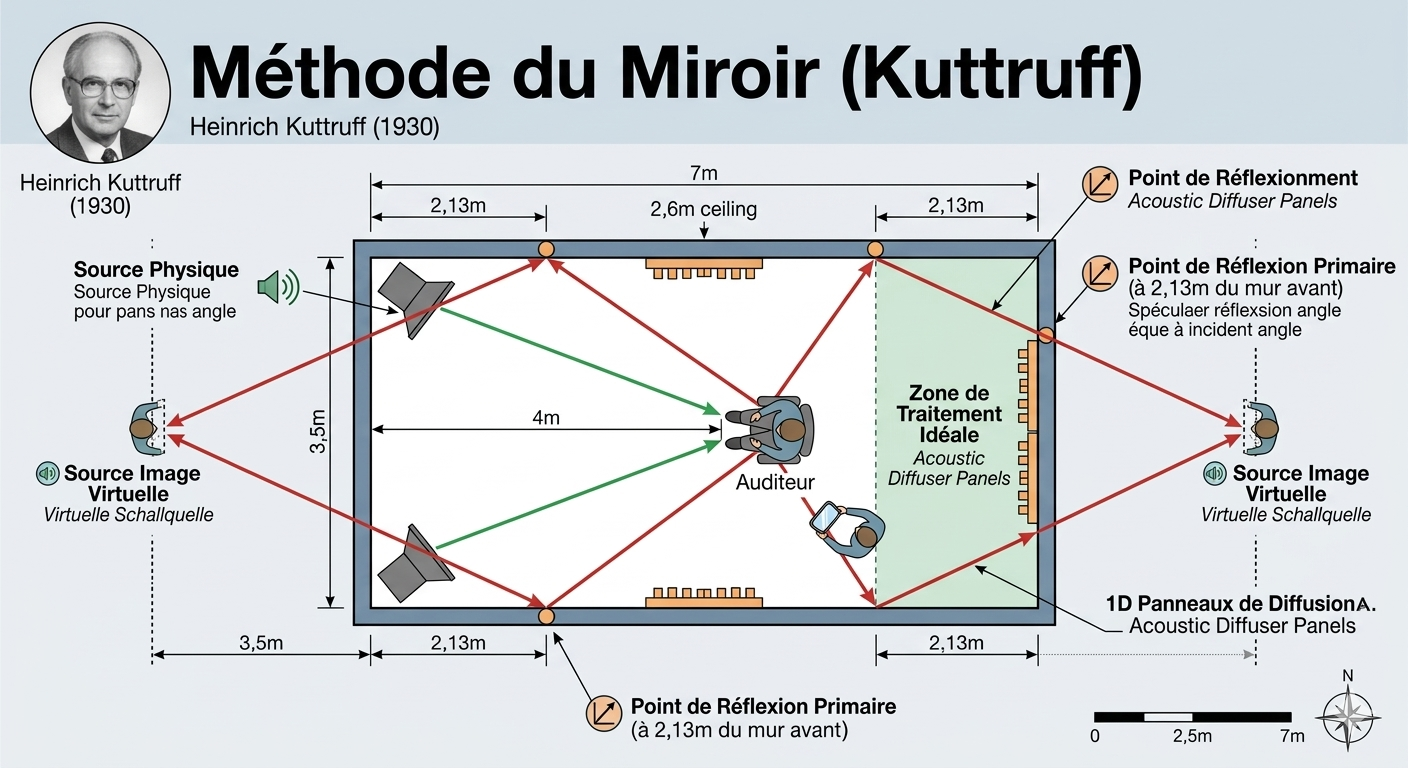

La méthode du miroir (ou Image Source Method en anglais), telle que théorisée et formalisée par Heinrich Kuttruff, est une technique géométrique utilisée pour prédire comment le son se réfléchit dans une pièce close.
C'est la base de presque tous les logiciels de simulation acoustique modernes.
Cette méthode permet de calculer très précisément les réflexions primaires.
Si vous construisez des panneaux acoustiques, la méthode du miroir vous permet de trouver l'endroit exact sur le mur où le son rebondit avant d'arriver à vos oreilles.
La méthode "Pas à Pas" (Sans calculs)
Si vous voulez le faire vous-même immédiatement, voici la technique infaillible de Kuttruff simplifiée :
Le matériel : Un ami et un petit miroir de poche.
- Positionnez-vous : Asseyez-vous à votre place d'écoute habituelle et ne bougez plus.
- Le mur latéral gauche : Demandez à votre ami de plaquer le miroir contre le mur gauche, à hauteur de vos yeux.
- Le balayage : Votre ami fait glisser le miroir lentement du fond de la pièce vers les enceintes.
- Dès que vous voyez le reflet de l'enceinte gauche dans le miroir : C'est le point de réflexion primaire gauche. Marquez-le avec un ruban adhésif.
- Continuez à faire glisser le miroir vers l'avant. Dès que vous voyez le reflet de l'enceinte droite : C'est le point de réflexion secondaire.
Où placer les panneaux ?
Une fois ces points marqués au mur :
- L'Absorbeur (Panneau à membrane) : Placez-le au centre du point de réflexion de l'enceinte la plus proche (ex: l'enceinte gauche sur le mur gauche). Cela supprime le "son fantôme" qui arrive trop vite à votre oreille et brouille le message sonore.
- Le Diffuseur (Panneau Schroeder) : On le place souvent sur le mur arrière (derrière votre tête) ou sur les points de réflexions secondaires si la pièce est très mate. Cela redonne de la "vie" et de l'espace à la musique sans créer d'écho gênant.
En acoustique, on cherche souvent à former un triangle équilatéral entre les deux enceintes et votre tête. Si ce triangle est respecté, les points de réflexion se situent mathématiquement à environ 1/3 de la distance entre l'enceinte et votre position d'écoute le long du mur.
Maintenant on s'assoit et on écoute
